SOLIDWORKS知识点——巧用配合参考
在我们设计工作中装配体的使用必不可少，产品的标准件和通用件也经常使用，但是这类零件一般量都比较大，所以装配起来费时费力，耽误效率。当然有人可能提到SOLIDWORKS中装配体中的随配合复制，也是非常实用的命令，但今天我们要讲的是SOLIDWORKS自动装配——配合参考
第一步:

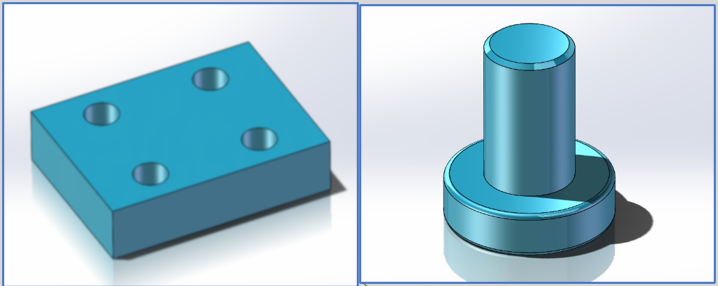

以这两个零件为案例，带大家了解配合参考的使用，首先在SOLIDWORKS中正常建模。
第二步:
SOLIDWORKS建模完成之后，首先对简易螺栓、板件进行配合设置。

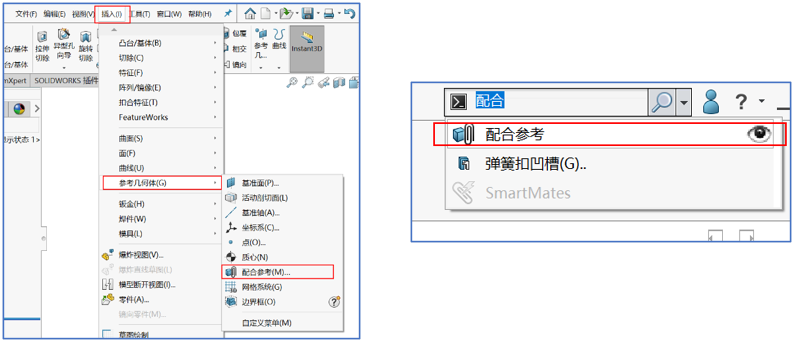

首先启用SOLIDWORKS配合参考，如图两种方法

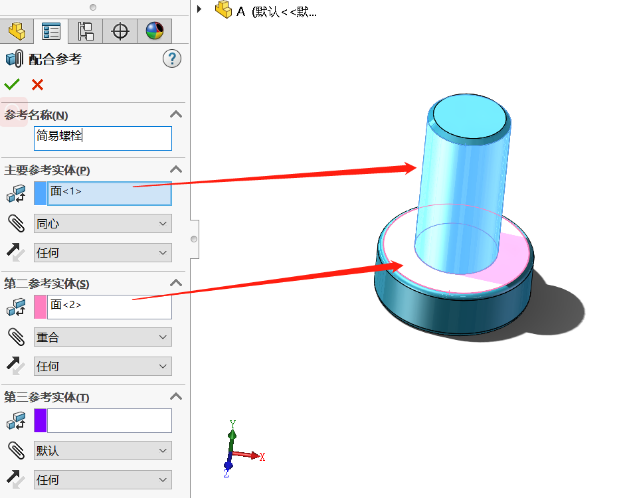

简易螺栓设置
主要参考实体：简易螺栓圆柱表面（选择同心当然也可以设置其他约束）
第二参考选择简易螺栓圆柱台面

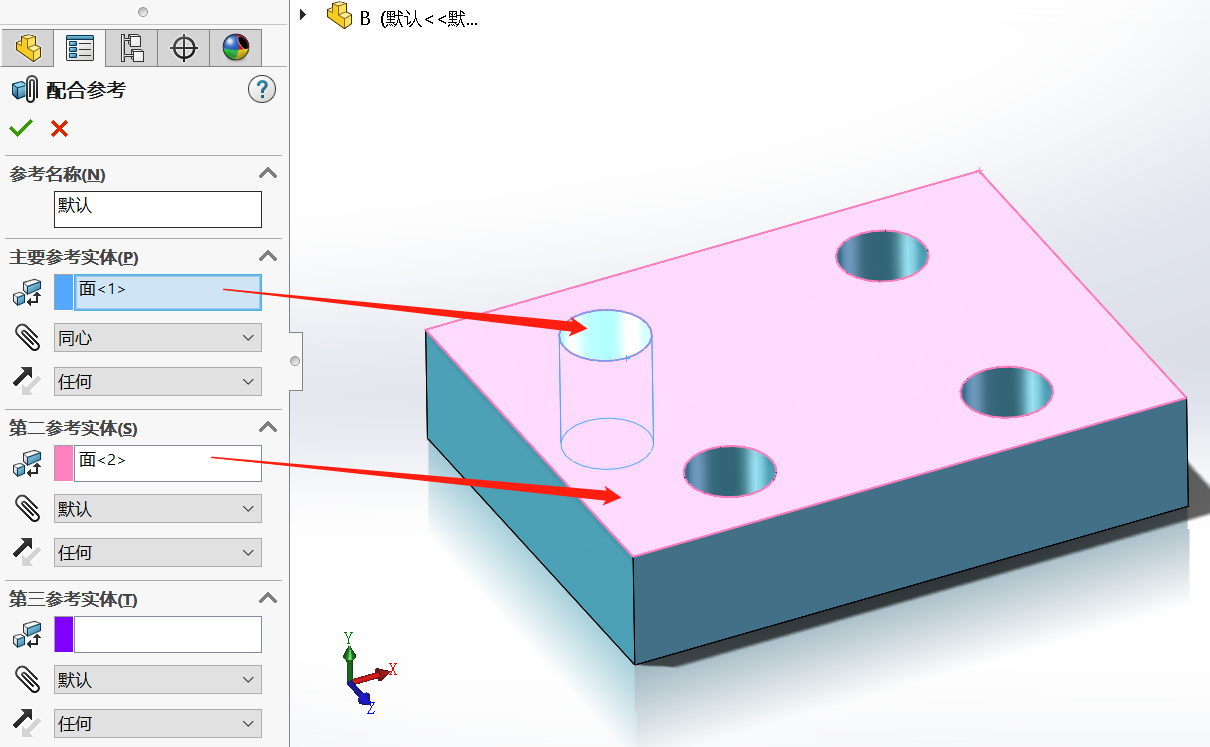

板件设置
如上图设置
主要参考选择：孔（选择同心，当然也可以设置其他约束）
第二参考实体：板件表面
第三步：

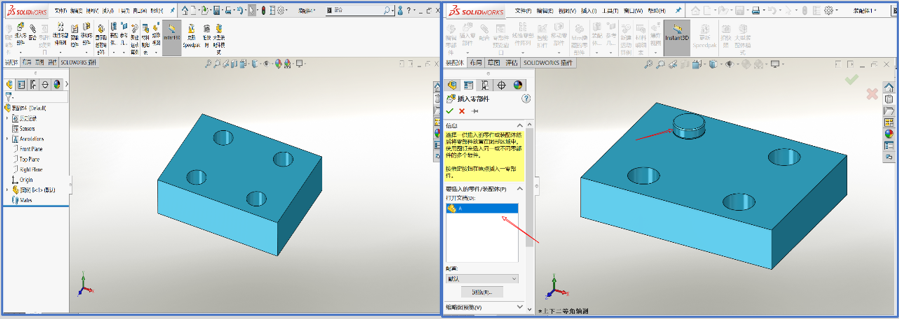

首先把板件导入装配体，然后导入简易螺栓会发现其自动捕捉板件，不需要我们装配约束，约束自动生成，这样大大节约我们的设计时间。
大家是否觉得SOLIDWORKS软件中的这个功能特别实用，那么赶紧应用到产品设计中吧，加快我们的效率。如果您想继续学习新的实用功能，请继续关注SolidKits。
