快速掌握SOLIDWORKS齿轮转动的应用
在机械设计中，我们经常需要使用到齿轮传动，它具有传动精度高，可以调节传动比等优点。那么我们如何去快速配合齿轮让它完全啮合而且不会干涉呢？下面就给大家详细介绍齿轮的技巧。
1、新建两个大小齿轮零件，完成后在小齿轮绘制一条穿过凹点中心的辅助线，大齿轮绘制一条穿过凸点的中心辅助线。
2、新建装配体，插入参考几何体基准轴命令，选择前视基准面和右视基准面，单击确定，建立“基准轴1”。插入参考几何体基准面命令，选择右视基准面，输入偏移距离168，该距离为大小齿轮之间的中心距，单击确定，完成“基准面1”的创建。点击观阅基准轴和观阅基准面，使基准轴和基准面可见。

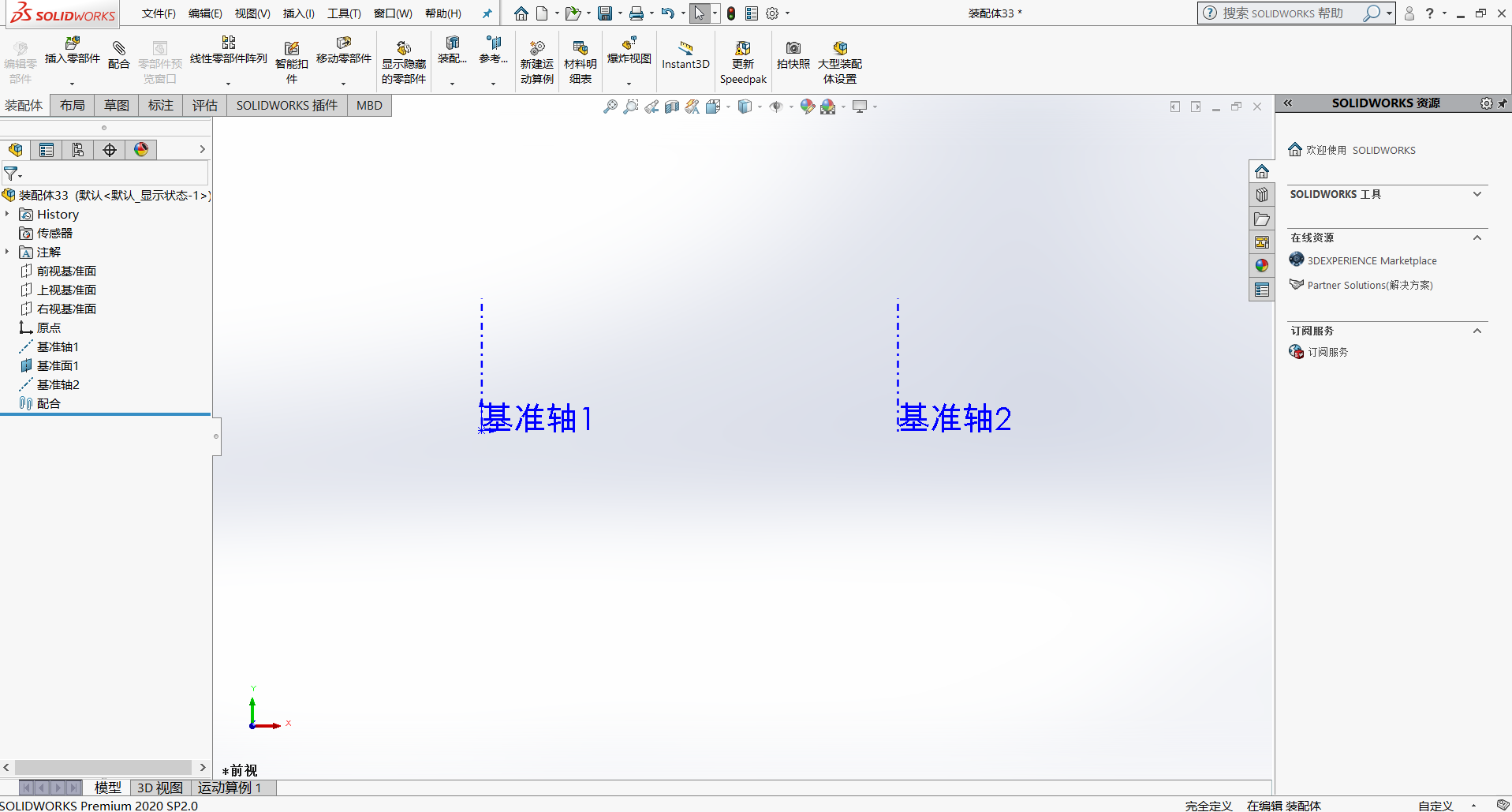

3、插入参考几何体基准轴命令，选择基准面1和前视基准面，单击确定，建立“基准轴2”。齿轮装配体的参考布局建立完成。

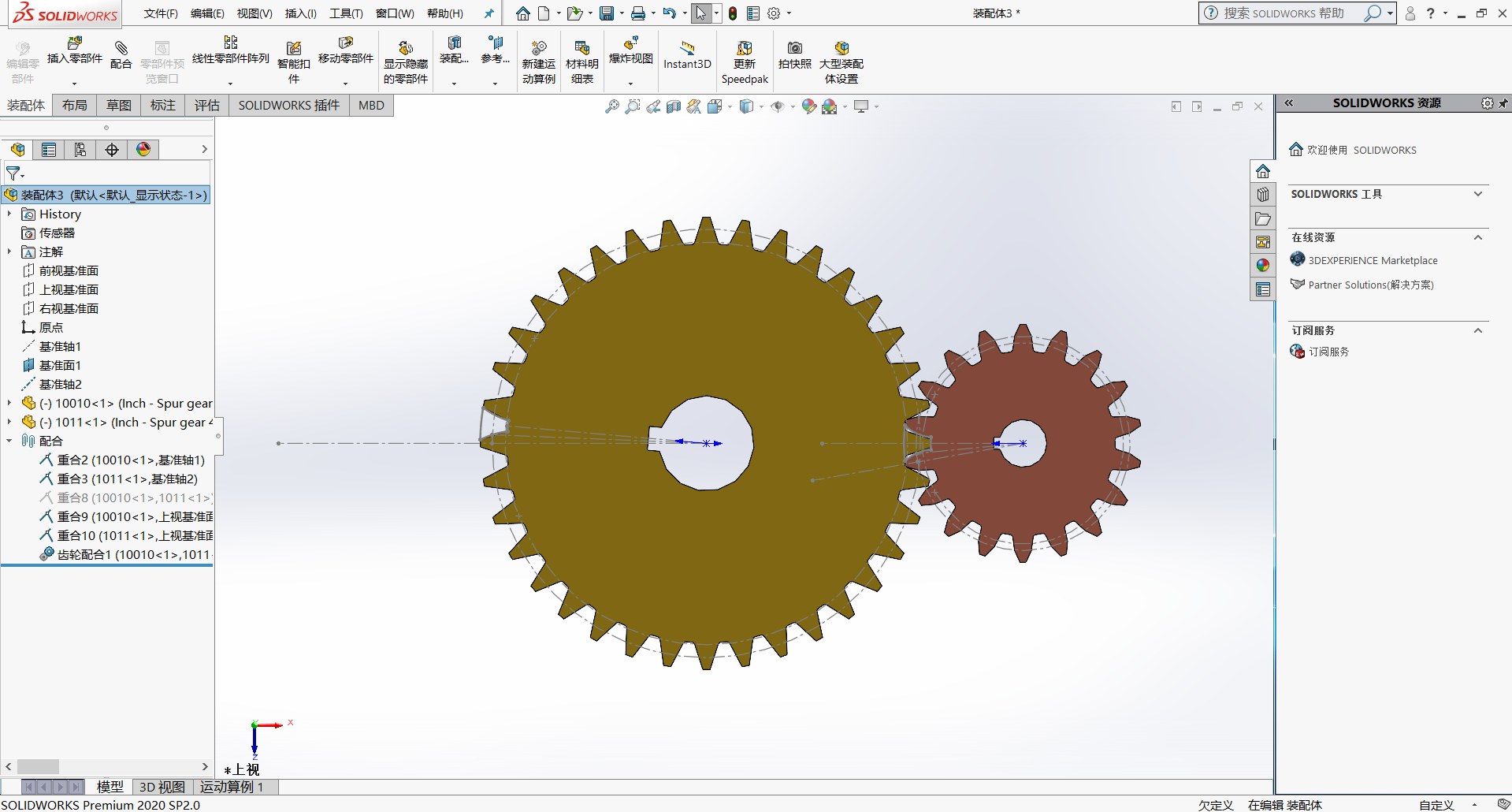

4、插入小齿轮零件,，并将其设置为浮动。单击配合命令，使小直齿轮的轴线和基准轴1重合，齿轮端面和上视基准面重合。插入大齿轮零件，单击配合命令，使大齿轮的轴线和基准轴2重合，齿轮端面和上视基准面重合。
5、完成齿轮的啮合，选择我们上面绘制的辅助线，添加重合关系。
6、插入配合-机械配合-齿轮配合-选择两个齿轮的中心线，自动识别传动比。
7、压缩或删除辅助线的重合关系，完成。
