SOLIDWORKS方程式参数化模型
SOLIDWORKS所具有的方程式功能就是一种功能强大的手段,它使工程师与设计师能够在进行模型参数化建模时完成各种繁杂的数学与逻辑计算。其重要的作用之一就是对方程式中的函数进行调用,从而使设计与分析变得更灵活、更有效。本论文将对SOLIDWORKS方程式的常见函数进行介绍,对其关键函数之一——IF函数进行深入地研究。
SOLIDWORKS的方程式一般有下列应用
01 参数化的模型构建
当模型建立时,你可利用方程式建立关联及公式以自动地更新几何形状及特性,以符合模型内参数。这样能帮你迅速地对模型进行调整来适应各种设计需要。
02 自动尺寸
方程式可用于自动生成尺寸和标注,使模型更新过程中有关图纸中的大小能自动更新以保证一致性与准确性。
03 基于设计规则的控制
方程式可应用于实施设计规则,如保证部件的最小厚度不能低于某一数值或在特定条件下禁止或启用某一特性。
SOLIDWORKS 方程式函数类别
SOLIDWORKS 方程式中提供了多种函数,用于执行各种数学、逻辑和字符串操作。
以下是一些常用的函数类别:
数学函数
ABS:返回一个数的绝对值。
SIN、COS、TAN:分别返回一个角度的正弦、余弦和正切值。
SQRT:返回一个数的平方根。
逻辑函数
IF:根据条件选择返回不同的值。
AND、OR、NOT:执行逻辑操作,如与、或和非。
字符串函数
LEFT、RIGHT、MID:分别返回字符串的左侧、右侧和中间字符。
LEN:返回字符串的长度。
特征相关函数
DIM:返回特征的尺寸。
ANGLE:返回两个特征之间的角度。
EDGELENGTH:返回边的长度。
IF函数应用与说明
IF函数是SOLIDWORKS方程式中很有用的函数之一,可以根据情况来选择返回各种数值。这对依据设计参数对模型的特性或几何形状进行自动调节是十分重要的。
下面以IF函数为例加以运用:

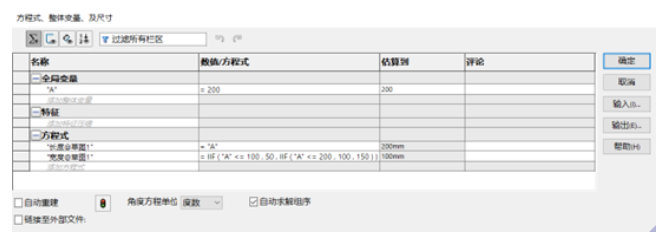

下面我们以一简单例子——一长方形来说明,其宽的变化是随长度变化成具体数值的,若长小于等于100,那么宽是50,如果长度在100-200之间,宽度为100,长度大于200,则宽度为150,这里我们用到的函数为IF函数,设定全局变量“A”,长度=“A”,宽度使用IF函数:=IIF("A"<=100,50,IIF("A"<=200,100,150))
它检查条件 “A”< =100 是否成立。如果用户输入的高度小于或等于100,那么条件为真(True),将返回50作为宽度。
如果条件 “A” < =100 为假(False),则继续检查下一个条件 “A” < =200 是否成立。如果用户输入的高度在100到200之间,那么这个条件为真(True),将返回100作为宽度。若以上两种情况均是虚假的(False),默认情况下返回150是长方形宽。见下图
以上就是 SOLIDWORKS 中关于方程式以及函数的应用与说明。如有兴趣或需求了解其他干货技巧,可联系我们或关注微辰三维公众号获取 SOLIDWORKS 更多完整资讯。
