SOLIDWORKS草图绘制工具——侧影轮廓实体
SOLIDWORKS草图绘制工具——侧影轮廓实体
您可以通过将装配体中零件或零部件中的实体轮廓投影到平行草图平面上来创建多个草图实体。
侧影轮廓实体将在模型上创建参数草图约束。 使用草图和平面上的 3D 草图时，您可以使用侧影轮廓实体。
在剖面视图模式下：
仅当您清除仅限图形的剖面选项时，侧影轮廓实体工具才可用。
侧影轮廓实体不包含草图约束。
您可以为在装配体中只有一个实例的零部件绘制轮廓。
要使用侧影轮廓实体，单击侧影轮廓实体（“草图”工具栏），或单击工具 > 草图绘制工具 > 侧影轮廓实体。

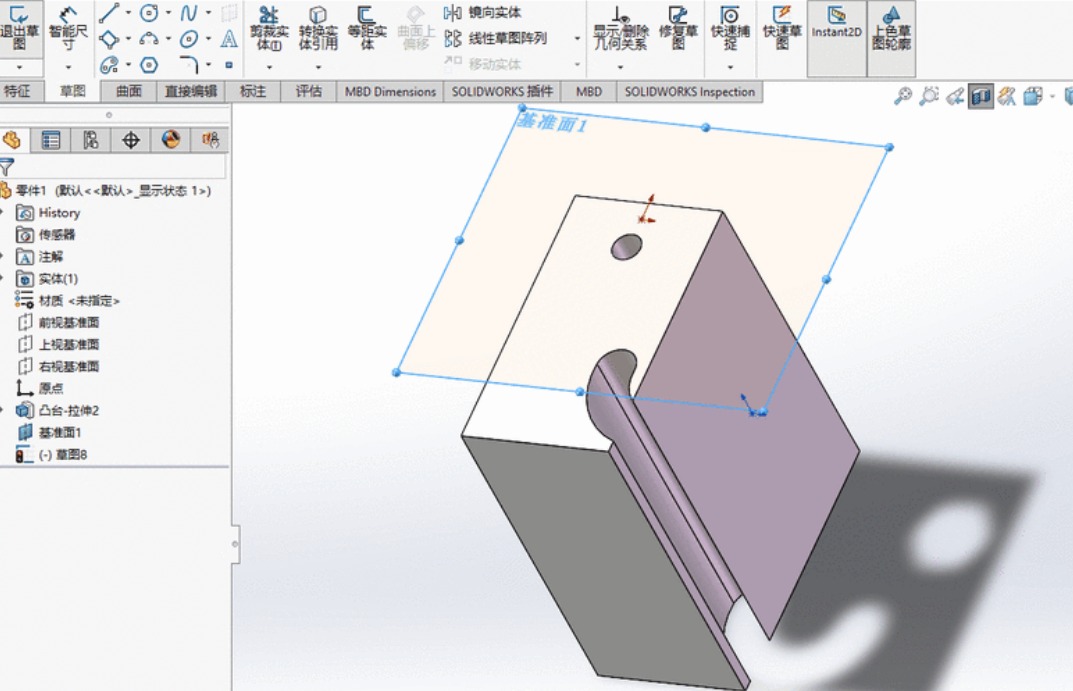

创建侧影轮廓实体
要创建侧影轮廓实体：
打开零件或装配体。
在 FeatureManager 设计树中，选择任何平面。
单击草图（“草图”工具栏）。
单击侧影轮廓实体（“草图”工具栏），或单击工具 > 草图绘制工具 > 侧影轮廓实体 。
在 PropertyManager 中，对于要绘制侧影轮廓的实体，从图形区域或 FeatureManager 设计树中选择实体。
清除外部侧影轮廓，以创建模型的外部几何体和内部实体的草图实体。
单击 ✔ 。
要仅创建外部侧影轮廓的实体，请选择外部侧影轮廓。 侧影轮廓实体将显示在草图上。
侧影轮廓实体 PropertyManager
要打开侧影轮廓实体 PropertyManager：
在零件或装配体中，在平面上打开草图。
单击侧影轮廓实体（“草图”工具栏），或单击工具 > 草图绘制工具 > 侧影轮廓实体。

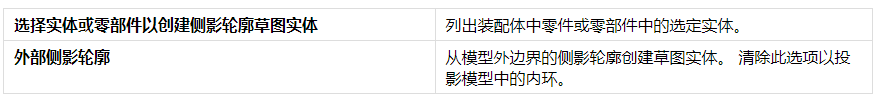

要绘制侧影轮廓的实体
