ABAQUS软件坐标系统的约定

ABAQUS对于坐标系统的约定跟一般规定一样,ABAQUS采用的基本坐标系(系统整体坐标系)是直角坐标系,方向遵循右手法则。为了便于各种算法分析,用户可以自行定义局部坐标系,来进行进一步的建模、定义材料、定义载荷以及变量输出等操作。

关于ABAQUS软件坐标系统的规定:

建模中,常在node/ngen中加入*system;

材料中,常以*orientation进行定义局部坐标系(尤其对于壳、梁单元);

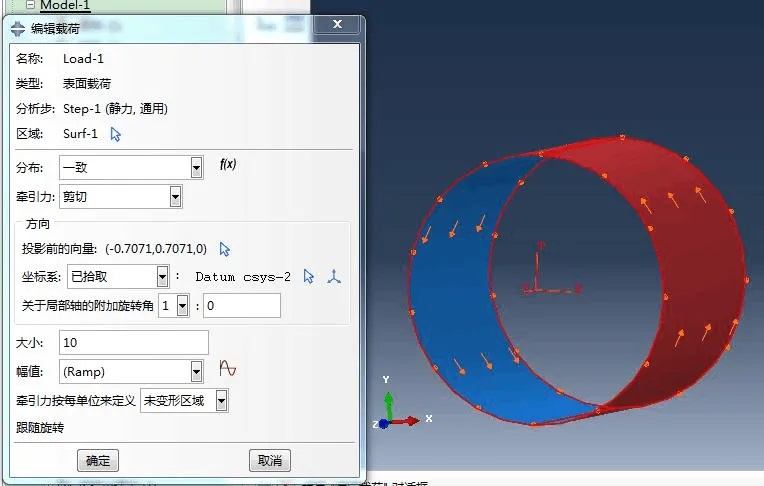

载荷中,用*transform可以定义局部坐标系下的载荷;

输出中,先前定义的*transform(用于结点变量)与*orientation可以发挥作用。


Abaqus中坐标系分“任务坐标系”和“odb坐标系”两类:

任务坐标系在关闭当前odb后就消失,而odb坐标系保存在odb数据库中,下次重新打开还保存在;

Abaqus中在柱坐标系下查看后处理结果:

-------------------

基于任务坐标系:

1)在后处理中“坐标系管理器”中创建新的坐标系→“current session(当前任务)”→创建→打开一个odb文件(去除read-only的前的“√”)→创建→选择坐标系类型(柱坐标系)→“圆上三结点构成的坐标系”→在视图中选取三点生成柱坐标系;

2)结果→选项→转换→用户指定→选取创建的任务坐标系→确定;

此时在左侧树列表“结果”odb数据库下的“session system任务坐标系”下出现已经创建的柱坐标系的名称,接下来查看结果均为柱坐标下的结果。变量显示中出现坐标系的名称。
