SOLIDWORKS2023新版本 SOLIDWORKS出详图和工程图新增功能

SOLIDWORKS2023已于今年于大家见面,微辰三维收到许多大家对SOLIDWORKS 2023新版的信息,关于新功能,大家很好奇也有所期待,今天微辰三维就和大家一起来探讨SOLIDWORKS 2023出详图和工程图新增功能。

点击观看SOLIDWORKS 2023出详图和工程图新增功能


作为SOLIDWORKS老用户,对工程图的了解还算比较深入。SOLIDWORKS的用户或粉丝都知道,SOLIDWORKS的工程图是传达我们设计意图以及设计结果的重要功能,我们设计的产品越是复杂,就越是需要详细的注解和说明。SOLIDWORKS2023增强的工程图和出详图功能,可以帮助设计师创建更智能化、更高精度的工程详图。SOLIDWORKS 2023增强的工程图和出详图功能可以帮助用户的设计工作延伸到更多的业务领域。


SOLIDWORKS工程功能的2023新版本升级之后,设计师们可以通过更高层级的工程图,点击右键即可打开零件和装配体的相关图纸。在设计过程中,无论我们选择从特征管理器还是从明细表,或直接从图形区域打开图纸,都可以帮助我们导航产品结构,且无需定位查寻并打开参考引用的零件或装配体模型。


SOLIDWORKS设计工作中,手工修改覆盖材料明细表是我们常见的手段,但应该如何确定哪些内容已经被修改了呢?当材料明细表被选中的时候,任何覆盖项目都会显示与用户自定义属性链接内容不同的颜色,这就避免了多数错误的产生,也就避免了造成大量损失。

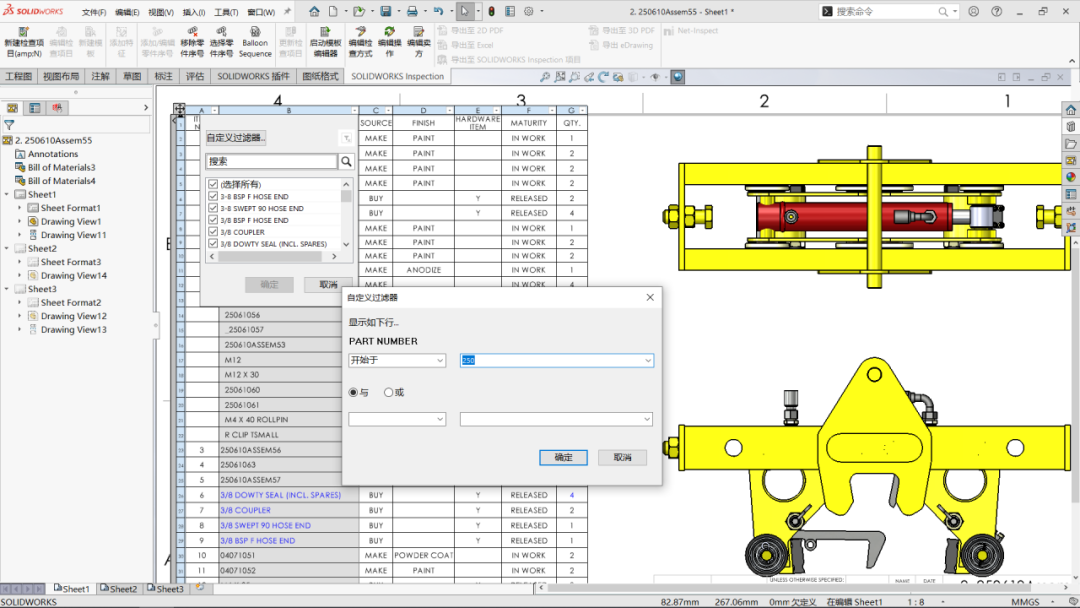

在SOLIDWORKS2023新版本中,材料明细表是通过逻辑条件自定义过滤器筛选标准的,导出我们需要的定制材料清单,比如零件外购件清单等。正如我们所期望的,SOLIDWORKS 2023新增功能所生成的表格可以保存为常用的格式,因此我们在创建和共享动态表时,就很方便,并且可以随时扩展工程图效用。


SOLIDWORKS 2023新版本中在工程图视图中新增了可视化透明对象,我们可以通过一个新的细节选项,更容易地看到透明的零部件或实体。而透明对象后面的任何零件实体都将显示为可见的边缘,那么我们就可以创建更加详细和更清晰的工程详图了。

SOLIDWORKS2023新版本的工程图增强功能可以帮助设计师们完成更细节的工作,并且可以更有效地传达设计意图。


以上就是SOLIDWORKS2023新版本 SOLIDWORKS出详图和工程图新增功能,如果您对SOLIDWORKS 2023新版软件感兴趣,请随时联系达索正版授权的代理商微辰三维公司,我们将竭诚为您服务。
