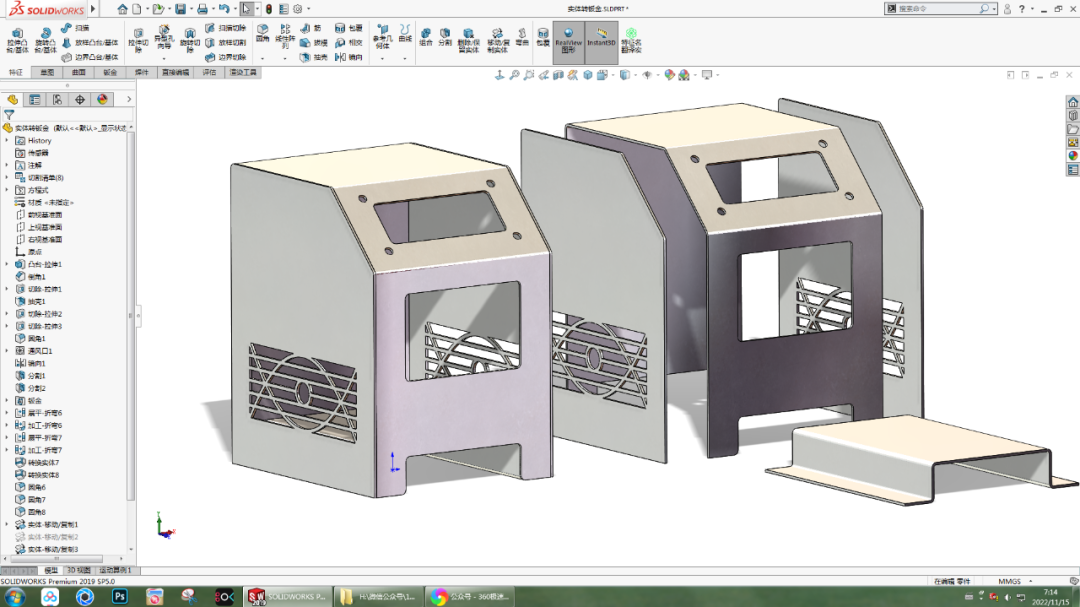

SOLIDWORKS钣金设计-用SolidWorks把立方体转换成钣金机箱
建模步骤
1.【拉伸凸台】-【前视基准面】画矩形：120×85 ；两侧对称：100 。
2.【倒角】30×45° 。
3.【拉伸切除】在实体面画矩形，完全贯穿。
4.【抽壳】厚度：1 。（不选择任何面）
5.【剖视图】。
6.【拉伸切除】给定深度：1 。（与下方边线添加：共线几何关系）
7.【拉伸切除】宽度和下方相同，添加：共线。
8.【圆角】半径：2 。
9.在实体侧面画矩形，【线段】草图绘制点：5个。
9-1.画直线+圆角+两根样条曲线。（圆与直线相切）
10.【通风口】边界：外侧矩形的4根直线。
10-1.筋：6根直线；宽度：1.5 。
10-2.翼梁：圆+2个样条曲线；宽度：1.5 。
11.【镜像】通风口特征。
12.【分割】剪裁工具：两个内侧面。
12-1.选中三个实体。
13.【分割】剪裁工具：两个内侧面。（隐藏两侧的实体）
13-1.所产生的实体，只选择底部实体。
14.【插入折弯】固定面：蓝色面；折弯半径：1 。
15.【展开】固定面：顶面；收集所有折弯。
16.【插入折弯】固定面：下方实体的顶面 。
17.【展开】。
18.【转换到钣金】选择侧面实体。（另一侧相同）
19.【圆角】半径：2 。
20.【圆角】半径：2 。

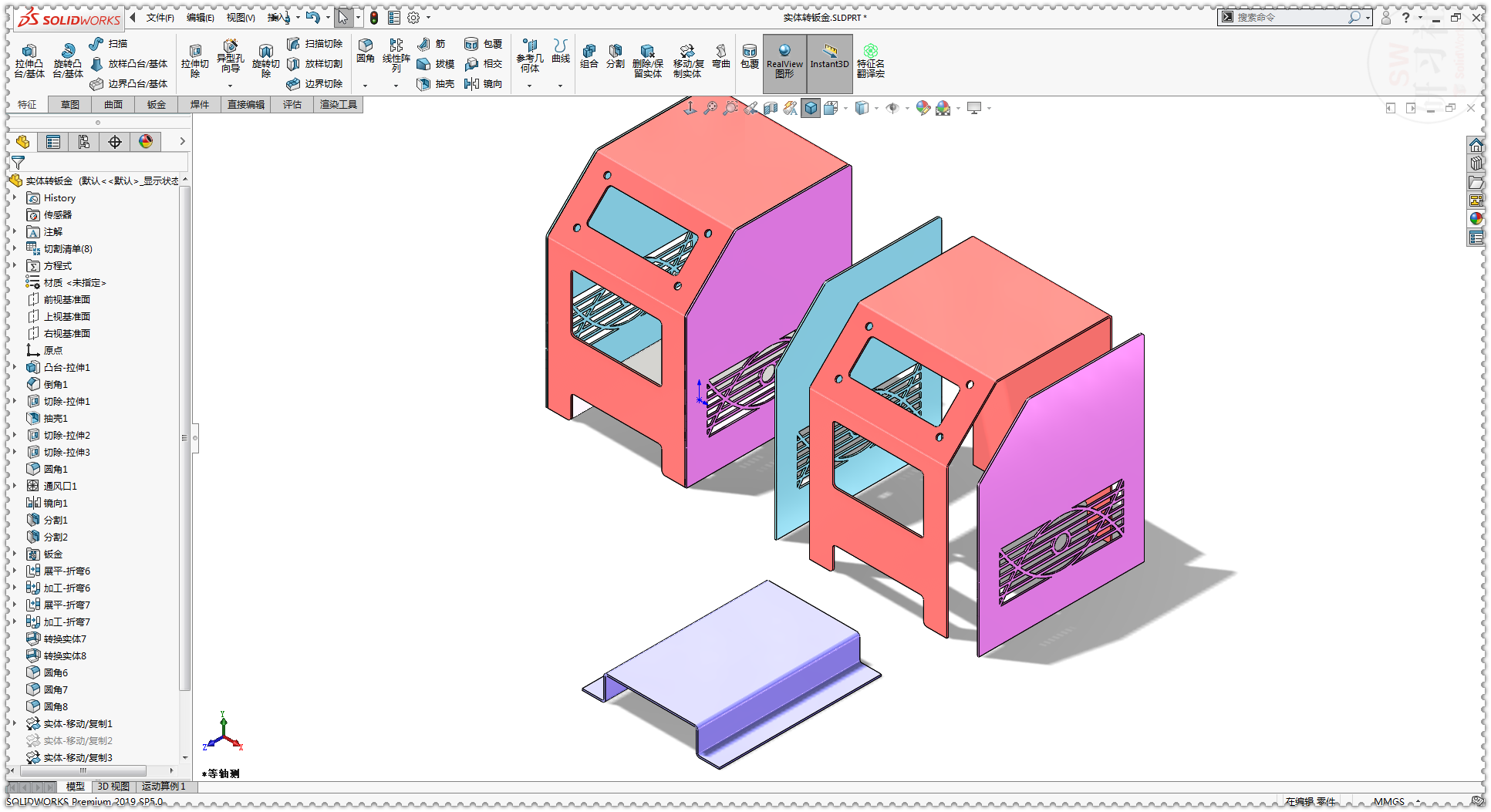

21.完成。
