SOLIDWORKS培训 | SOLIDWORKS建模课程之果盘

有人说SOLIDWORKS软件不擅长建模，但我们认为软件只是工具，只要足够了解曲面构成的思路，就可以做出高质量的曲面。

今天，微辰三维就用SOLIDWORKS软件为大家介绍果盘建模培训课程：

1.点击旋转凸台/基体，在前视基准面上绘制如下图所示的草图。

点击勾号完成。

2.点击“草图绘制”，在上视基准面上绘制如下图所示的草图。

3.点击投影曲线，选择草图2作为要投影的草图，选择下图的面作为投影面，点击勾号完成。

投影完成。

4.点击“插入”-“曲面”-“填充”，选择下图所示的投影曲线作为修补边界，曲率控制设置为“相触”，如下图所示，点击勾号完成。

5.加厚上一步创建的填充曲面。

6.倒圆角。

7.点击“草图绘制”，在上视基准面上绘制如下图所示的草图。

8.点击投影曲线，选择草图3作为要投影的草图，选择下图的填充曲面面作为投影面，点击勾号完成。

9.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

10.点击扫描，选择草图2作为扫描的路径，选择草图4作为扫描的轮廓，点击勾号完成。

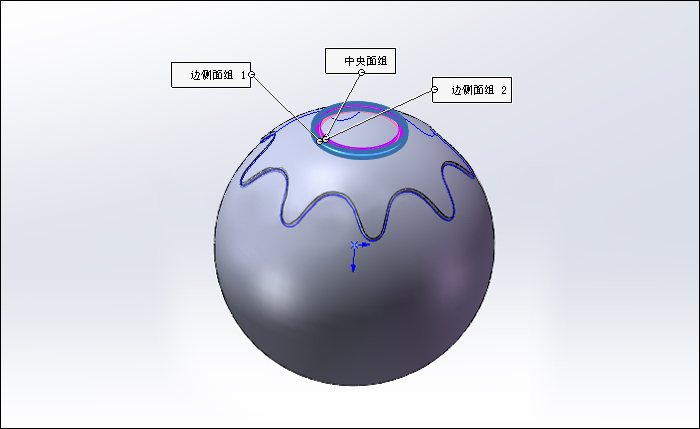

11.倒圆角。

12.倒圆角。

13.完成。

以上就是关于SOLIDWORKS果盘建模课程的简单培训教程，微辰三维是达索官方认证培训机构，如果您想了解更多SOLIDWORKS培训课程，请点击下面链接报名↓↓↓↓↓↓↓↓↓↓↓
