SOLIDWORKS有限元分析怎么做？
在许多专业领域中，尤其是在机械行业，为了缩短开发周期，设计完成后通常需要进行仿真分析。通常情况下，大家会使用专业的有限元仿真软件如ANSYS进行仿真分析。但其实，SOLIDWORKS软件因其简单易用的制图功能以及内置的专用有限元仿真模块Simulation，更适合初学者使用。接下来，微辰三维将简要介绍SOLIDWORKS Simulation的有限元分析应该怎么做。
SOLIDWORKS有限元分析流程关键步骤：
（1）创建算例：对模型的每次分析都是一个算例，一个模型可以包含多个算例。
（2）应用材料：指定模型的材料属性，如铝合金、钢材等，同时对屈服强度等进行设定或者默认值。
（3）添加约束：模拟真实情况下模型的装夹安装方式，对模型添加夹具进行约束。
（4）施加载荷：对现实工况环境下作用在模型上的载荷进行集中体现。
（5）划分网格：对模型进行离散化，便于得到准确的解值。
（6）运行分析：求解模型中的位移、应力、应变等。
（7）分析结果：进行分析结果的解释和应用。
SOLIDWORKS有限元实例分析：
1 创建算例
首先需要建立一个模型，或者打开一个绘制好的需要仿真的模型，然后如下图所示，按照箭头指示，鼠标左键点击1，然后点击2所示的SolidWorks Simulation按钮；
接着鼠标左键点击3，然后点击4；建立新的算例；
按照自己需要的项目进行生成指定的算例，本设计基于静力学进行仿真，按下图操作；
这个时候一个新的算例就生成了，如下图所示；
2 应用材料
鼠标左键点击“应用材料”按钮，会生成如下图箭头指示2所示界面，然后选定需要的材料，在箭头3所示处查看材料属性，无误后，点击箭头4所示的应用，然后点击箭头5所示的关闭按钮，这个时候，材料赋值完成。
3 添加约束
点击夹具顾问进行模型的约束添加，不进行详述；如下图进行了模型的固定操作；
4 施加载荷
点击外部载荷顾问，进行载荷施加，如力、扭矩等；值得一提的是，一定要施加和工况情况下一致或者可以替代的力的形式和作用位置；
如下图，对模型一面施加一个数值为1000N的压力；
如下图，对模型施加一个数值为1000N的拉力；
如下图，对模型施加一个面的拉压力；
5 划分网格
划分网格一直是有限元仿真中对结果影响非常大的一步；如下图所示，点击运行此算例下拉菜单中的生成网格按钮，会出现网格设置界面；
在网格设置界面，分别网格参数进行选择，更多的是选用基于曲率的网格，主要是在该模式下算法能够生成可变化单元大小的网格，有利于在几何体的细小特征处获得准确的结果。
然后如图所示分别在箭头2所示处设置最大网格尺寸，箭头3所示处设置最小网格尺寸；
在高级设置处，如箭头4所示进行模式选择，其中草稿品质网格是基于二维网格划分，默认不进行选择。
最终，生成的网格如图箭头2所示，施加的力方向如图箭头1所示，固定的面如图箭头3所示；
6 运行分析
7 分析结果
结果的分析是非常重要的，如下图所示，可以进行不同的显示程度和选项进行；
如下图是显示应力变形结果的；
如下图所示是显示应力但是不显示变形结果的；

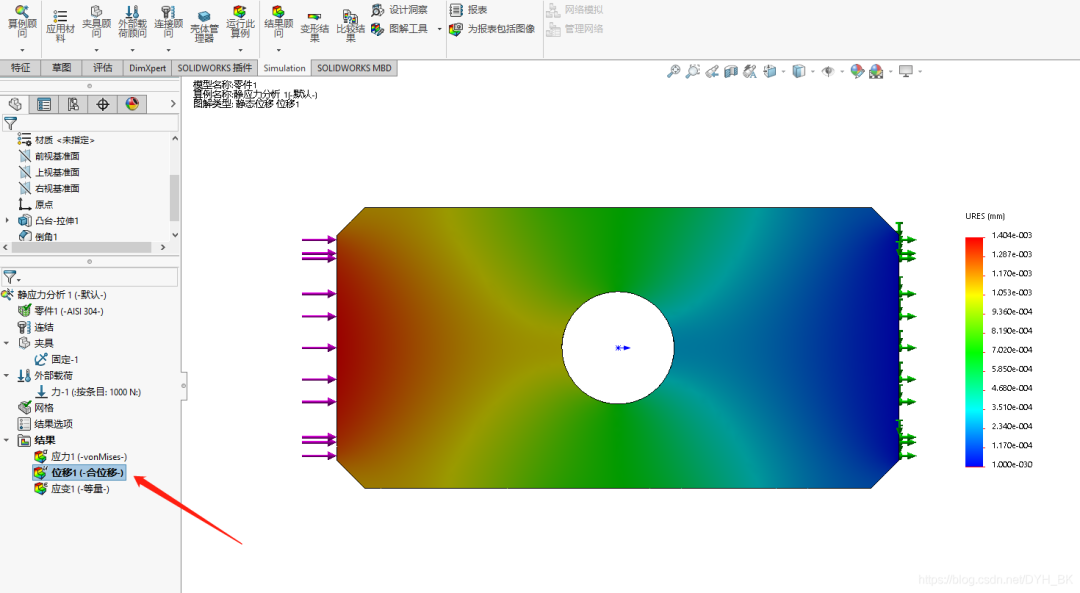

如下图所示是显示位移的；同时还可以进行分位移的选择，如只显示X方向的，等等；
如下图是显示应变的；
如下图所示是显示应力的最大与最小值的；
