SOLIDWORKS草图绘制工具——草图墨迹工具栏

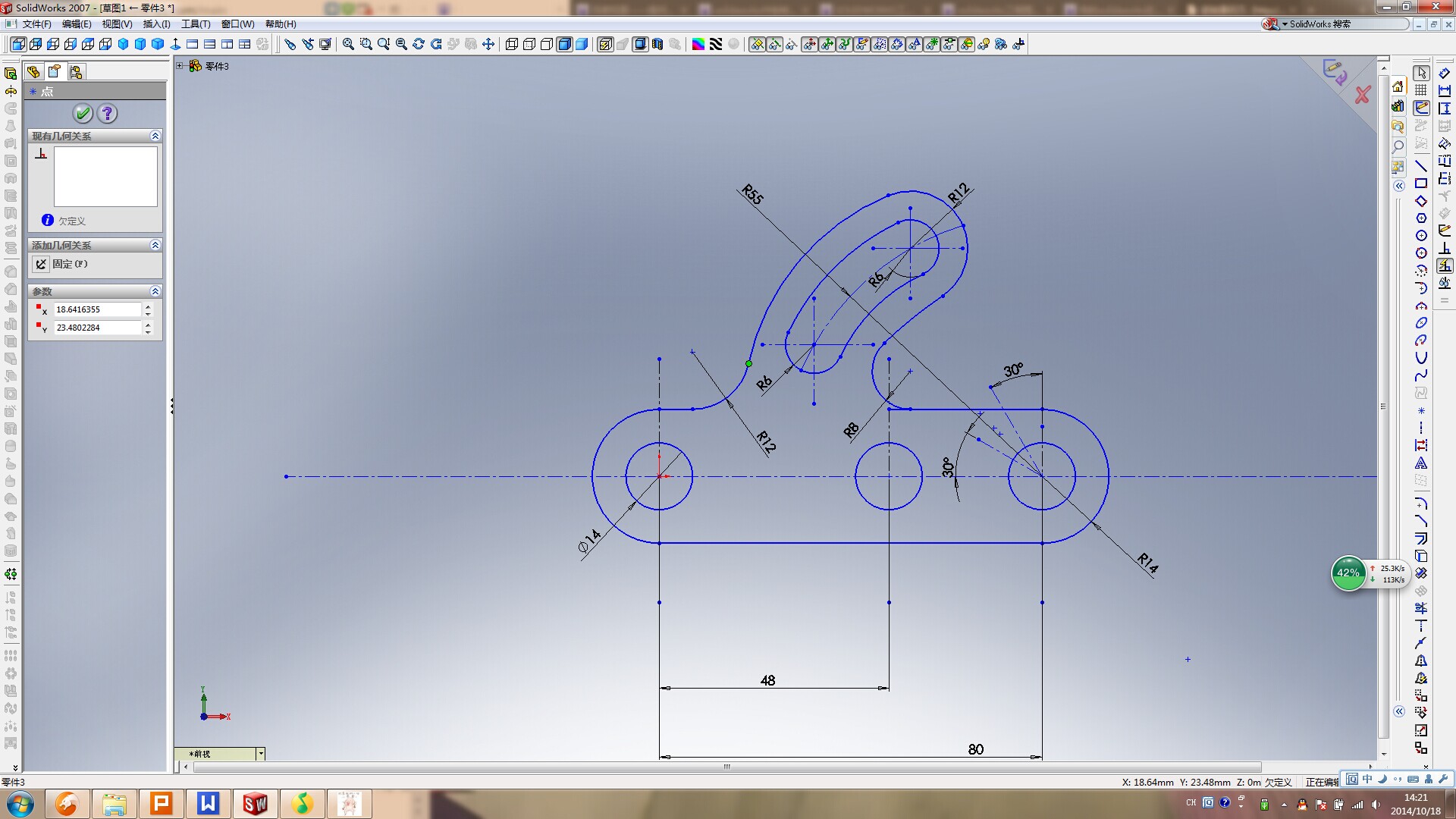

SOLIDWORKS草图墨迹工具栏
您可以使用触控笔和触控兼容、支持触摸的设备来创建徒手的草图笔划并将它们转换为草图几何图形。 此工具栏可用于支持触摸的设备。
颜色
更改线条的颜色或粗细。
绘制
激活用于创建草图以在软件内快速生成概念的触控笔或手写笔。 然后，您可以使用形状识别工具跟踪草图并生成真实草图实体，您可用其创建实体或曲面几何图形。
在此模式下，您可以使用油墨冲程在草图平面上绘制您的想法。 笔划不会影响您的模型，并且您可以进行压缩。 您还可以返回选择这些冲程，并在稍后使用上下文菜单将其转化为草图实体。
擦除器
仅删除完整油墨冲程。 不可删除部分冲程。 选择擦除器，然后单击任何冲程将其删除。
不会删除使用草图工具创建的草图实体。 例如，如果您启用线条工具并尝试使用擦除器工具，则无法擦除线条。
选择
在使用笔或触控笔触摸屏幕时选择并拖动项目。
强劲修改
当您使用墨迹笔划作为笔势来在草图几何图形中剪裁、延伸、分割、等距及添加圆角和倒角时，将修改草图几何图形。
自动形状
将墨迹笔划转换为最接近的可识别形状。 这些形状包括直线、点、3 点圆弧、圆、边角矩形、椭圆和多边形。
自动草图实体
将墨迹笔划转换为最接近的可识别草图实体形状。 软件将分析您的冲程，并将您的触控笔冲程自动转化为 SOLIDWORKS 草图实体。 您无需预先选择要绘制的实体类型。
带触摸功能的墨迹
让您可用手指在屏幕上绘制草图。
标尺
创建直线。 当您在直边线附近绘制笔划时，它们将与标尺的边线对齐。 您可以从草图油墨弹出菜单访问此工具。
延长器
创建成一定角度的直线。 沿延长器边线绘制墨迹笔划时，它仅将墨迹笔划限制在该边线上。 您可以从草图油墨弹出菜单访问此工具。
转换到样条曲线
将墨迹笔划的直线和圆弧转换为样条曲线。
转换为组合形状
将墨迹笔划近似为直线和圆弧。
转换为槽口
当您绘制椭圆或槽口时将墨迹笔划转换为槽口草图实体。 单击快捷菜单上的转换为椭圆以将形状由槽口切换为椭圆。
转换为椭圆
当您绘制椭圆或槽口时将墨迹笔划转换为椭圆草图实体。 单击快捷菜单上的转换为槽口以将形状由椭圆切换为槽口。
自动样条曲线
仅允许您将笔划解释为样条曲线。 禁止自动选择笔划作为混合形状和样条曲线。
更新至形状
将墨迹笔划更新为最接近的可识别形状。
更新至实体
将墨迹笔划更新为最接近的可识别草图实体形状。
编辑强劲修改
撤消上一强劲修改笔划。
转换为草图倒角
将强劲修改笔画线条转换为倒角。
转换为草图圆角
将强劲修改笔画圆弧转换为圆角。 当您快速添加多个圆角时，软件会同时将所有粉色笔划转换为圆角。 软件将它们视为具有相同半径的连续圆角，并创建与系列中第一个圆角的自动几何关系。
转换为草图延伸
将强劲修改笔画线条和圆弧最大延伸到最近的草图实体。
SOLIDWORKS尺寸标注
要为以前绘制的线标注尺寸，请选择该线并将尺寸写在图形区域中。
注：您一次只能使用触控笔、擦除器或选择工具中的一种，因为它们是互斥模式。
