SOLIDWORKS Electrical 2024增强新功能
SOLIDWORKS 2024 新功能前瞻 | SOLIDWORKS Electrical 功能增强概要
• 对齐零部件
• 更改多个导轨和线槽的长度
• 2D 机柜中的自动零件序号
• 过滤辅助和附件零件
• 移除制造商零件数据
• 重置未定义的宏变量
• 使用范围缩短列表
对齐零部件
在设计 3D 机柜布局时使用对齐零部件时，可以在图形区域中预览更改。
这大大减少了在 3D 机柜布局中对齐 SOLIDWORKS 零部件所需的工作量。
对齐零部件PropertyManager 简化并改进了工作流程。
更改多个导轨和线槽的长度
在早期版本中，您只能更改单个导轨或线槽的长度。
而在 SOLIDWORKS 2024新功能中，您可以同时更改多个导轨和线槽的长度。
多重选择导轨和线槽可以加速创建3D 机柜的流程。
2D 机柜中的自动零件序号
您可以在SOLIDWORKS Electrical 2D 机柜布局工程图中插入自动零件序号。
自动零件序号PropertyManager
要打开该PropertyManager：

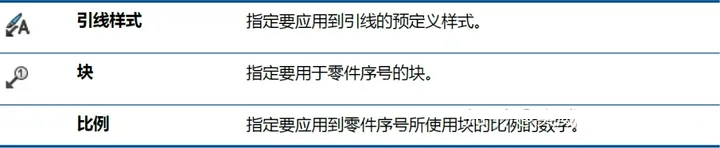

• 引线样式
• 零件序号布局
指定阵列类型。
• 图层
指定要插入零件序号的图层。
• 选项
插入报表表格。插入根据当前文档内容过滤的报表表格。
● 如果文档包含报表表格，请选择更新报表表格以更新报表表格。
● 与报表中的零件关联的零件序号数会显示在单独的报表模板中。
过滤辅助和附件零件
在SOLIDWORKS Electrical 中，您可以根据所做的选择过滤制造商零件。您可以过滤：
● 关联制造商零件
● 附件制造商零件
● 辅助制造商零件
● 从BOM 中排除的制造商零件
您可以使用 Electrical Manager 树的过滤制造商零件中的列表来过滤各种类型的制造商零件。显示/隐藏关联设备已被此过滤器选项取代。
移除制造商零件数据
从零部件中删除或替换零件时，您可以清除制造商零件信息。
要移除制造商零件数据，请单击电气项目> 配置> 项目。转至电气项目配置对话框的常规选项卡，在选项下选择从设备重置制造商零件信息。删除或替换为其他零件时，这会重置相关信息，如制造商数据、端子标注。
默认情况下，该选项会被清除。如果您清除此选项，即使在您删除或替换后，零件仍会保留端子号。
重置未定义的宏变量
借助Excel 自动化，您可以自动重置未定义的宏变量。
要重置未定义的宏变量，请单击SOLIDWORKS Electrical > 配置> 项目。转至电气项目配置对话框的常规选项卡，在Excel 自动化下，选择重置未定义的宏变量。选择此选项时，%xxx% 变量不会保留在插入的宏中。它由以下项替换：
● 空字符串
● 已移除的对象
● 关联的默认对象（如函数或位置）
使用范围缩短列表
在报告配置中，当您合并行时，软件会将连续值作为合并行的范围列出，而不是列出范围中的每个单独值。
在报告配置版本对话框的列下，选择值范围。要激活此选项，请选择合并行。您可以同时为多列激活此选项。
微辰三维作为SOLIDWORKS达索正版授权代理商，将持续为您提供SOLIDWORKS 2024新功能介绍，欢迎关注微辰三维，如果有任何关于SOLIDWORKS 2024的问题，也欢迎联系我们详询。
