SOLIDWORKS simulation静力有限元分析-点焊
此实例主要介绍点焊连接的零件在simulation有限元分析过程中操作步骤和方法。注意：此例只用于对SOLIDWORKS simulation的介绍。

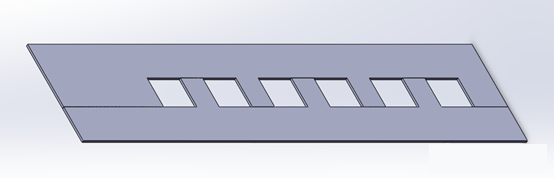

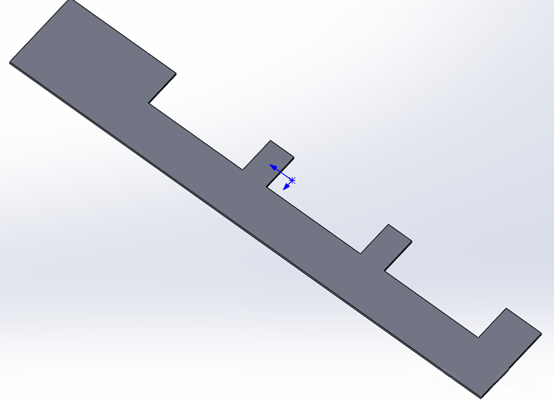

1. 将两个零件装配，如图所示

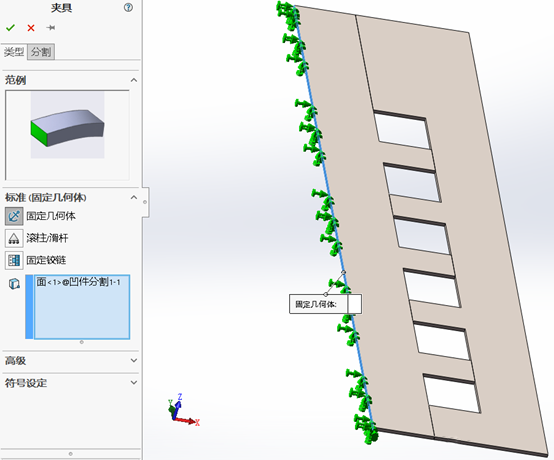

2. 建立新的simulation算例，材料设置为合金钢，夹具设置如图所示

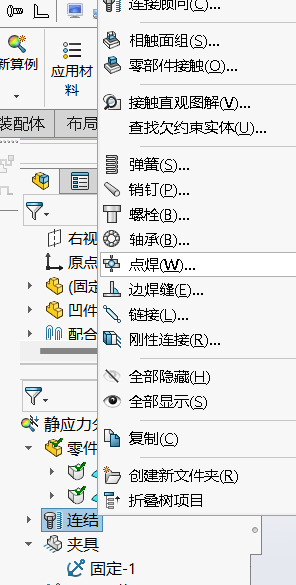

3.右击连结，选择点焊。

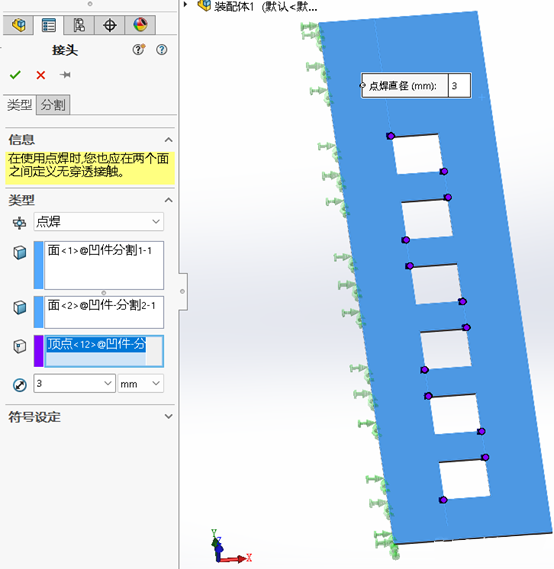

4.分别选择两个面，选择装配的连接点，将点焊的直径设置为3mm。

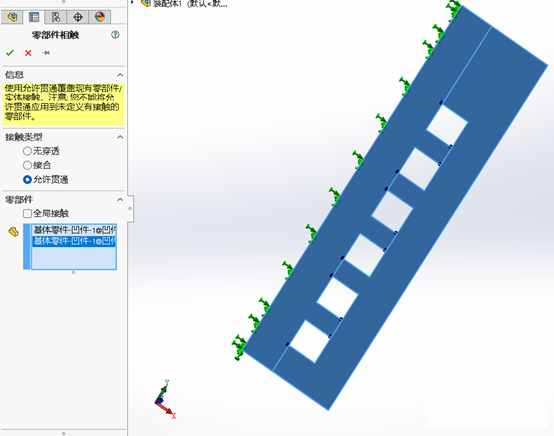

5.设置两个零件之间的接触关系：右击连结选择零部件相触，（假设只有焊点的作用连接零件）所以选择允许贯穿。

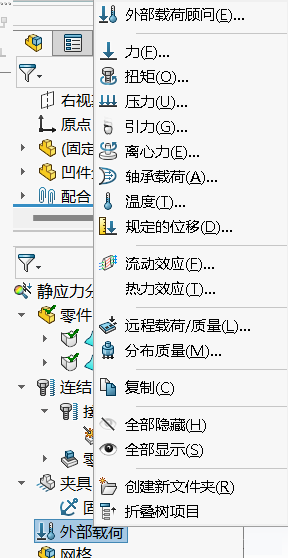

6.施加外部载荷，右击外部载荷选择规定的位移。

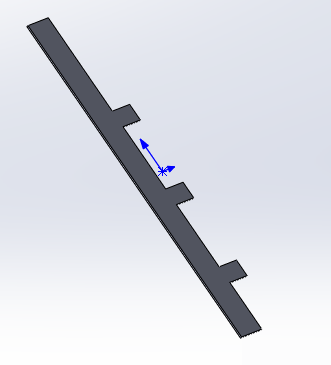

7.选择平行于面，方向如图所示，设置为1mm。
8.生成网格定义网格大小为2mm。

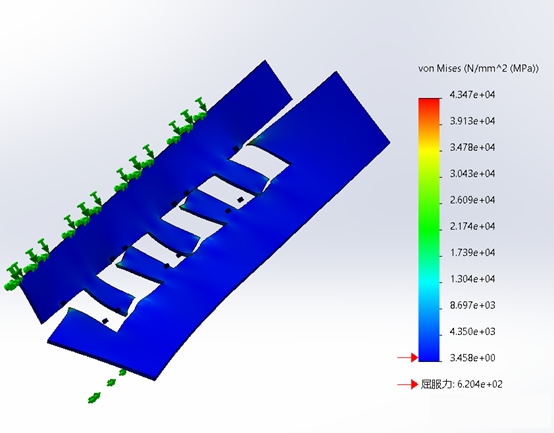

9.运行结果如图所示

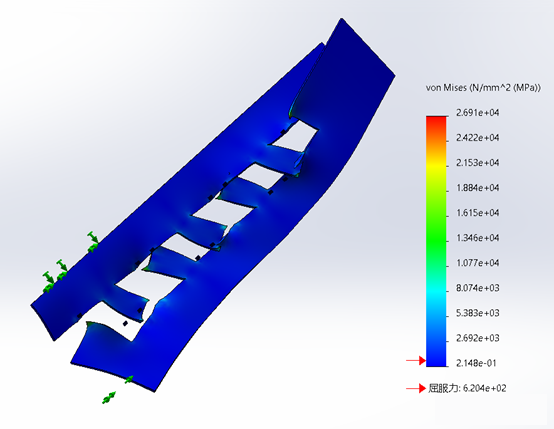

10.将零部件的相触条件改为无穿透。重新运行
