SOLIDWORKS剖面视图
在SOLIDWORKS工程图中，有些好的方法不光能帮我们节省时间，也能让我们的操作更方便。
我们在做图过程中，可以通过在【视图】对话框的【剖面范围】选项卡下的【不包括扣件】列表中来指定哪些零部件或筋特征不会被剖分。但是你知道吗，其实我们可以将任何零件指定为紧固件，系统会自动将其排除到剖面视图之外，下面就可以先收藏，留着备用。
一、剖面视图排除紧固件
SOLIDWORKS在与剖面视图关联的图纸视图属性对话框中，我们可以通过启用排除紧固件复选框来防止紧固件被自动剖分。
紧固件通常是来自SOLIDWORKS Toolbox的零部件（螺母、螺栓、垫圈等）。通过将【IsFastener】自定义属性添加到零件文件，它将被标记为紧固件。当组件在多个工程图中使用并且希望它在剖面视图中自动排除时，这会很有用。
二、将零部件指定为紧固件

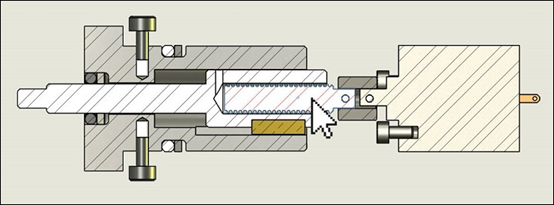

SOLIDWORKS在下图所示的剖面视图中，丝杠组件被剖分了但是视图中的其他紧固件没有被切割，因为它们是Toolbox组件。
那如何不剖分丝杠组件呢？
1.首先打开要排除的零件并选择【文件】—【属性】；
2.在自定义选项卡下的【摘要信息】对话框中，将添加一个名为IsFastener的新自定义属性名称，其类型为【文字】，值为1，然后选择【确定】；
3.然后保存零件；
4.接下来切换回到工程图，选择现有的剖面视图，右键单击并从快捷菜单中选择属性；
5.在图纸视图属性对话框中选择剖面范围选项卡并确保不包括扣件已选中，无需手动将组件添加到排除的组件列表；
6.选择【OK】即可完成；
7.确保重建工程图（按Ctrl-Q），视图将更新为现在在剖面视图中可未剖分的组件（如图）。
