SOLIDWORKS成型工具怎么使用

成形工具是可以用作折弯、伸展或成形钣金的冲模的零件,能够生成一些成形特征,例如百叶窗、矛状器具、法兰和筋,其可以帮助我们加速在钣金零件设计中的细节成形。在SOLIDWORKS中有两种方法可以使用成形工具。


PART1:

.sldftp 文件。创建一个 .sldftp 文件,然后将其存储在任何文件夹中。成形工具的功能基于文件扩展名。

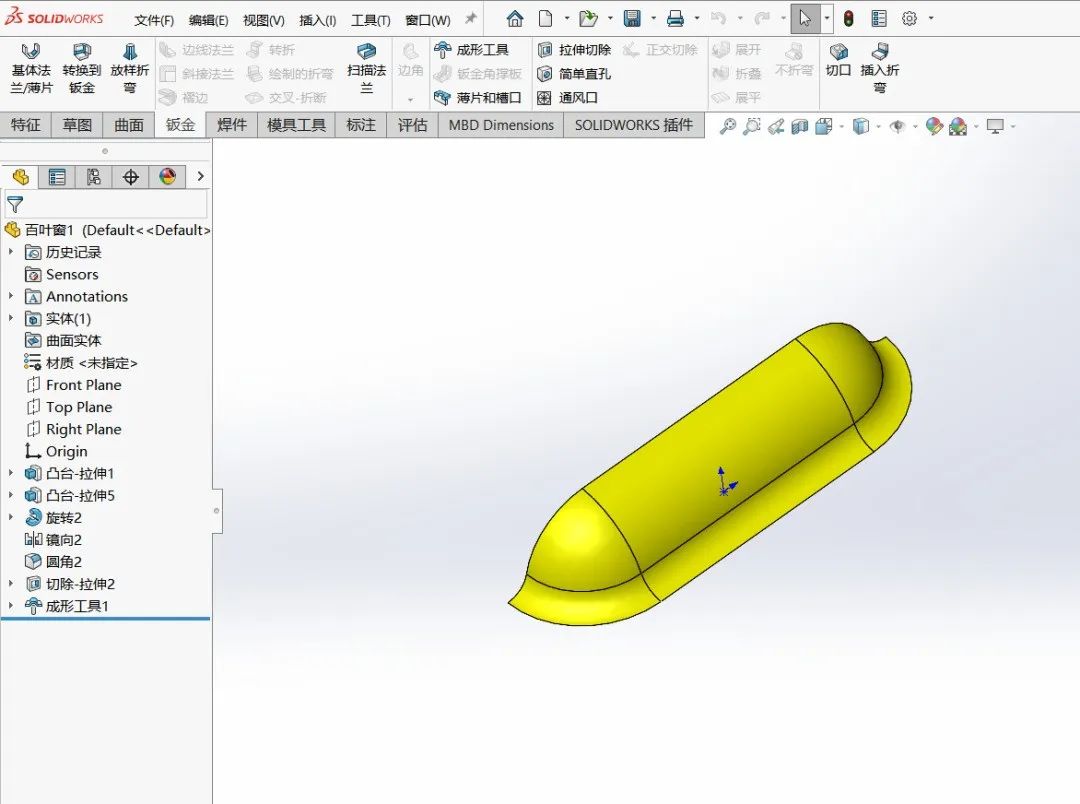

1、创建一个成形零件

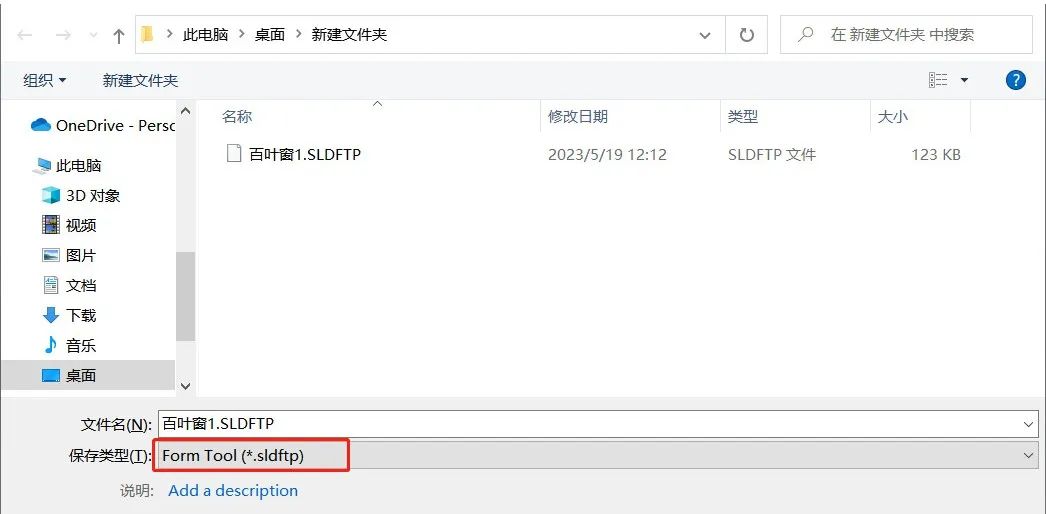

2、将零件保存到文件夹中,保存类型为.sldftp

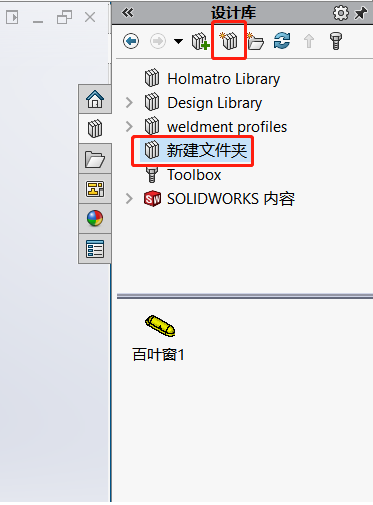

3、将文件夹添加到设计库中




PART2:

.sldprt 文件。创建一个 .sldprt 文件,然后将其存储到一个在设计库中标记为成形工具文件夹的文件夹中。


1、创建一个成形零件,并保存为.sldprt 文件

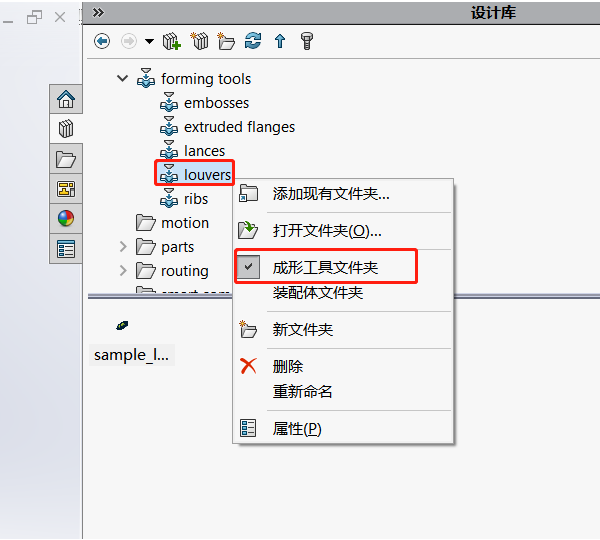

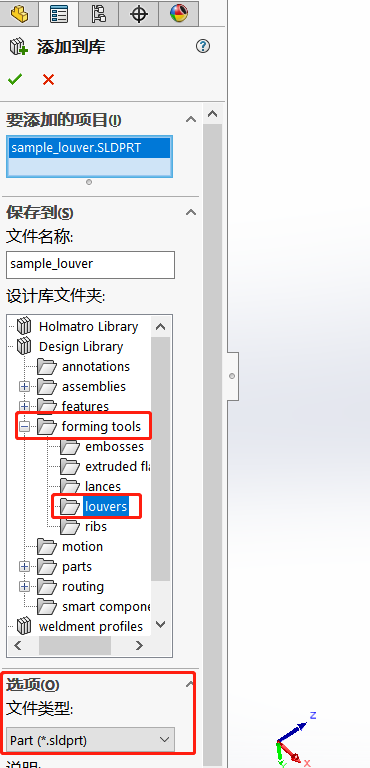

2、将零件添加到设计库中标记为成形工具文件夹的文件夹中或者右键单击包含有成形工具的文件夹,然后选择成形工具文件夹来指定其内容为成形工具。
