SOLIDWORKS教育版“转换到钣金”功能教学应用指南
在机械设计与工程制图教学中，师生常面临一个典型瓶颈：设计初期习惯采用实体建模快速验证结构与装配关系，方案定型后却发现钣金工艺更契合量产需求。传统教学模式下，这往往意味着推倒重来，不仅消耗课时，也割裂了“设计-工艺”的工程逻辑。
作为达索系统官方认证的SOLIDWORKS教育版经销商，微辰三维深入一线教学场景，发现SOLIDWORKS内置的“转换到钣金”功能正是破解这一难题的关键。该功能支持将实体零件或第三方导入模型快速转化为标准钣金件，自动继承折弯系数、展开图、工艺切口等全套属性。它不仅是一项高效的设计工具，更是连接基础教学与产业实践的桥梁，让学校教师用SOLIDWORKS开展进阶教学时，能够轻松实现从概念推敲到工艺适配的完整闭环。
📘 教学实操指引：课堂演示与学生实训参考
为便于教师备课与课堂演示，我们将该功能的操作逻辑拆解为标准化教学步骤，并标注核心知识点：

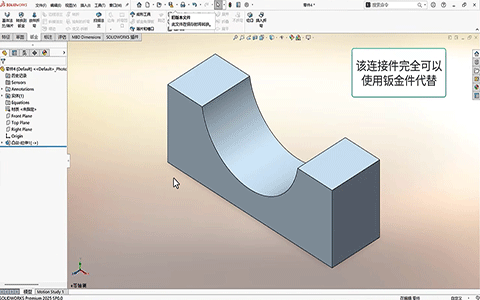

1. 模型准备（工艺前置思维培养）
引导学生构建等壁厚实体模型。教师可借此强调“设计需考虑制造工艺”的工程原则，避免后期因壁厚不均导致展开失败。

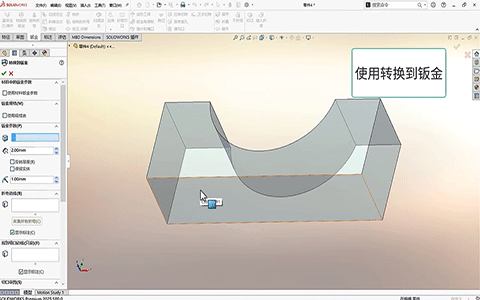

2. 启动转换命令
通过 钣金工具栏 > 转换到钣金 或 插入 > 钣金 > 转换到钣金 调出属性管理器。界面直观，适合投影演示。

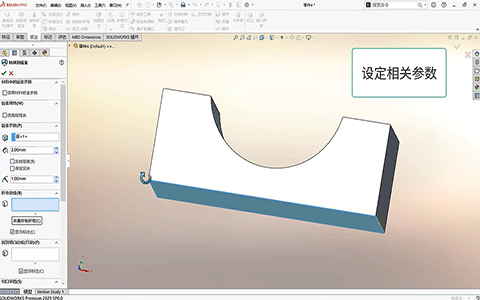

3. 核心参数设定（理论结合实践）
o 固定面：选择展开时位置不变的基准面，讲解展开基准的确定逻辑。
o 钣金厚度：系统自动识别，支持手动微调与“反转厚度”。可结合材料手册讲解公差控制。
o 默认折弯半径：设定内圆角半径。若边线已含圆角，系统自动匹配。此处可延伸讲解“中性层”与“K因子”对展开长度的影响。
4. 智能识别折弯边线
在列表中逐一选取折弯边线。针对导入的STEP/IGES模型，点击采集所有折弯可自动识别所有合规边线与厚度，大幅降低软件操作门槛，让学生聚焦结构设计而非重复命令。

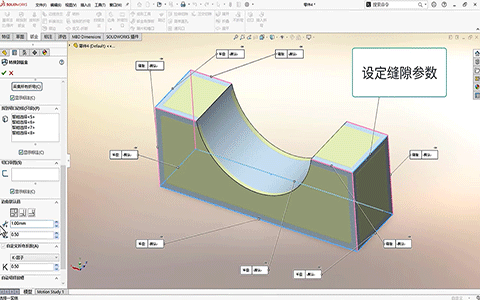

5. 切口与释放槽处理（工艺细节教学）
系统自动识别切口边线，支持2D/3D草图手动修正。在“自动切释放槽”中设置矩形、撕裂形或矩圆形，并调整比例。教师可直观展示冲压/激光切割工艺对零件强度的影响，强化制造意识。

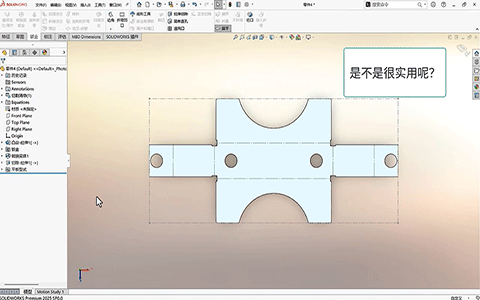

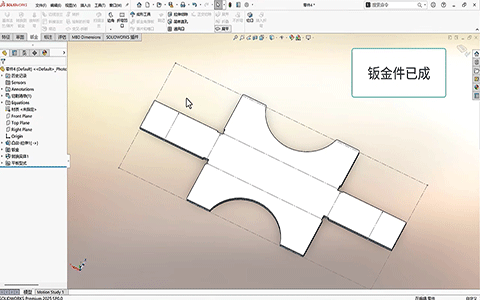

6. 完成转换与动态验证
确认后生成“钣金”特征节点。设计树自动记录折弯、展开等全生命周期数据，支持随时折叠/展开切换，便于课堂动态演示、作业批改与版本追溯。
