行业洞察 · 新版本解读 SOLIDWORKS 2027 新增功能解读

每年，SOLIDWORS都会发布新的版本，工程师真正关心的不是功能清单有多长，而是哪些新功能能让自己更专注于设计本身。SOLIDWORKS 2027 聚焦用户体验、性能提升和 AI 赋能设计：把 AI 嵌进日常操作，让大型装配体跑得更快，把过去要绕路才能完成的建模动作拉直。下面从设计、仿真、协作到数据管理等诸多领域，为您全方位解读 SOLIDWORKS 2027 新增功能。

一、设计和建模方面的新增功能

工程图

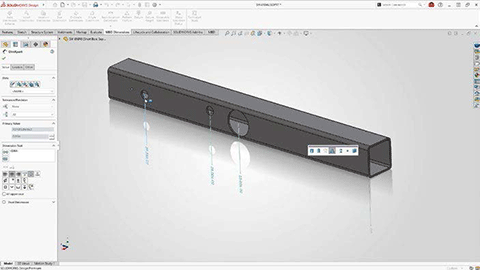

 SOLIDWORKS 2027 可以在 3D 环境中创建坐标标注（MBD 尺寸坐标标注），所有特征锚定到同一原点，向制造团队传尺寸时更清楚；配置表控件做了改进，派生配置可见性、排序和模型替换都更好管；备注新增可选的高亮颜色，审阅者和车间能一眼看到关键注释。

装配体

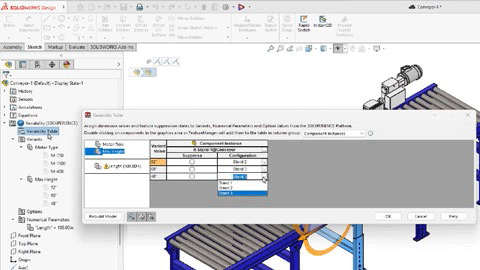

装配体这边新增了定义模型可变性特征，用变体、选项和数值参数驱动零件与装配体特征，跨层级配置结构化产品时不必反复手动更新。紧固件阵列助手能识别螺栓、垫圈、螺母并自动建阵列；重合配合现在可以直接锁定旋转，省掉为完全约束零件而额外加的配合；装配体可视化里也能直接审核和管理外观数据，加载大量外观的模型更快。

零件

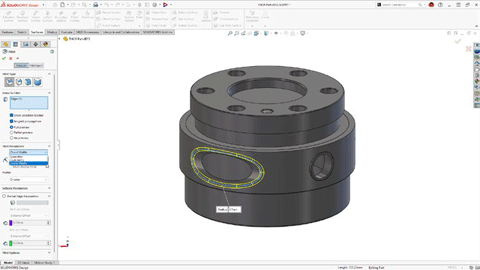

零件方面，钣金折弯区域支持直接创建冲压几何体；固定大小圆角多了“弦宽”选项，可以按等宽方式定义圆角；导入折弯面的半径也能在转换中或转换后修改，不用重建几何体；草图几何关系可以成组套用到多个实体，删掉其中一个，其余仍然成立。

电气和管道布线

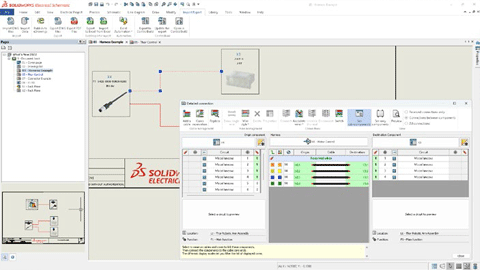

电气和管道布线，电线、电缆和线束可以各自生成为独立零件，并带有原生电气属性；T 型接头、十字型接头和变径管上的管道覆盖能自动应用；ECAD-MCAD 协作通过 3DEXPERIENCE 任务窗格，把 CircuitWorks 的云工作区搬进了 SOLIDWORKS 界面。

二、SOLIDWORKS AI：LEO 接手五类活

这一版把 AI 助手 LEO 放进了 SOLIDWORKS，用自然语言交互，覆盖五类场景。

工程意图转 CAD

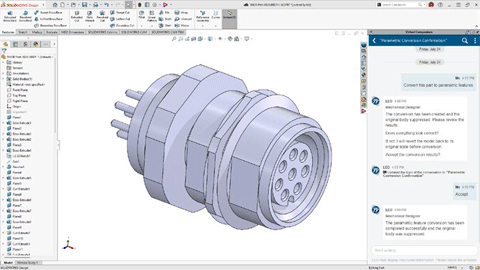

导入的 STEP、IGES 模型可以转成可编辑、基于特征的零件，从供应商模型或旧版几何体里恢复参数化设计。

制造文档

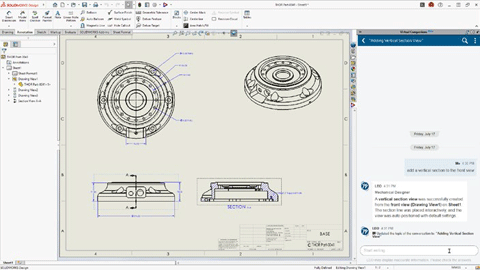

LEO 能按模板、标准和视图要求生成工程图，也能生成分步装配说明，生成前可以预览，再通过对话调整。

设计验证

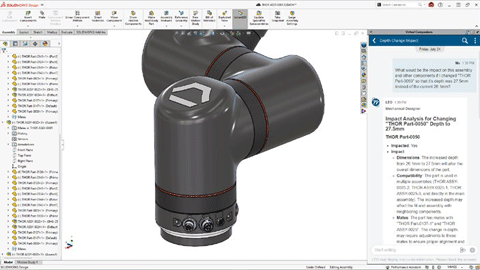

改动之前先做更改影响分析，列出受影响的零件、装配体和下游依赖。

装配体优化

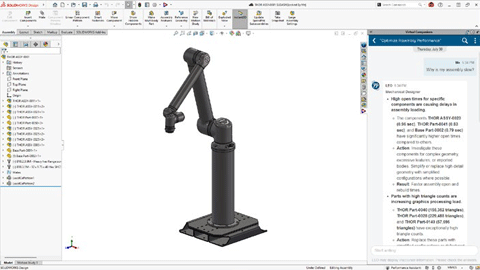

LEO 会分析打开时间、重建时间、图形加载和模型复杂度并给出改进建议，还能按结构推荐并创建 SpeedPak 配置，把导入紧固件上的建模螺纹转成装饰螺纹。

工程指导

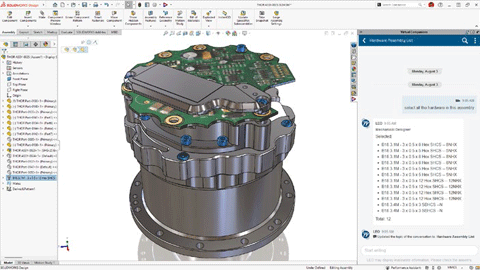

通过对话就能自动生成宏来跑重复流程，在装配体里批量应用材料外观，查询配置、修订和更改历史，也可以在命令执行前后用自然语言选面、选边、选实体。

三、协作与数据管理：离 3DEXPERIENCE 平台更近

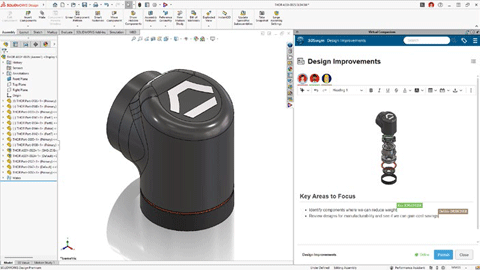

平台内容的访问简化了不少，“打开”对话框里就能像用资源管理器一样浏览、搜索和整理平台文件（Content Explorer）；SOLIDWORKS 里的材料会映射到3DEXPERIENCE平台材料定义，两边保持一致；SOLIDWORKS 还能作为平台派生输出的转换引擎；物理产品和工程图可以建立组合表达关系，生命周期一起管理；新增自动保存到平台，设计过程中的改动会自动提交。站点配置有引导向导，跨公司协作支持邀请外部成员，并可直接在 SOLIDWORKS 里创建任务。修订版管理上，同一主要 ID 只发布最新的次要修订版，旧的自动转“作废”。Toolbox 零件批量保存到平台时会先查重，避免重复项。

用户体验和性能

可以同时安装多个版本的 SOLIDWORKS Design，方便和使用旧版本的伙伴协作；背景信息助手会在合适时机给出简短提示；大型设计审阅（LDR）模式下能直接编辑零部件，不必牺牲大装配体性能；性能评估助手用颜色编码状态栏跟踪图形性能、配合问题和循环引用；工程图可以在后台更新。

导入导出

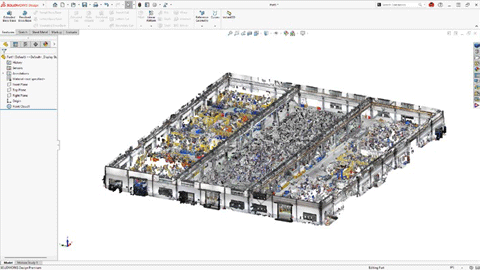

STEP、IGES 这类大模型支持后台导入，Parasolid 数据自动套用模板，工程图视图能作为结构化块导出为 DWG/DXF，还可以导入带颜色的大型点云。

渲染

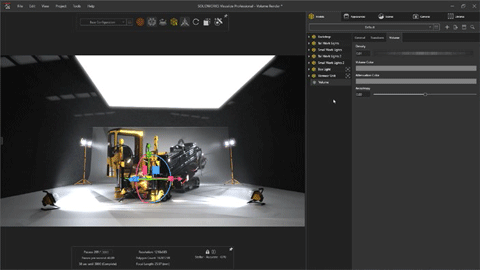

渲染则新增了 UV 展开编辑，以及 Visualize 里的雾、烟、大气光照等体积效果。

四、PDM、仿真、电气与 DraftSight

SOLIDWORKS PDM 新增功能

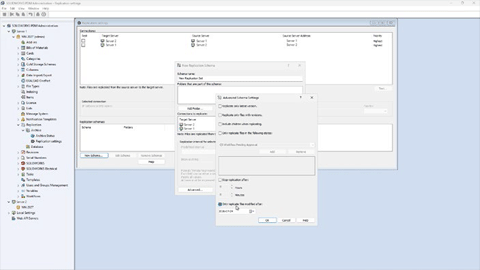

PDM 支持用组织凭据和多因素认证单点登录；任务处理可以指定主机，减少生成 PDF 时的延迟；复制条件能按修改日期筛选；“包含”和“使用位置”里可以直接看到每个文件在当前生命周期状态停留的天数。

SOLIDWORKS SIMULATION 新增功能

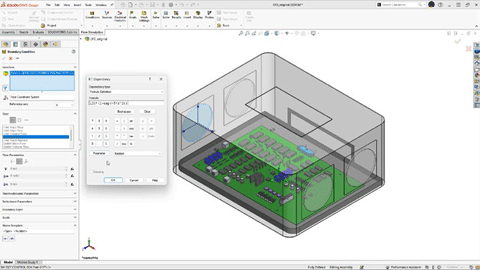

非线性算例支持随时间变化的螺栓预载和通用弹簧，后处理中可以直接查梁剪切应力；Plastics 可以自定义结果存储路径、多点对比结果、在模具冷却中查看雷诺数；Flow Simulation 能自动密封内部流动任务的间隙、一键重建所有子项目、把角速度边界条件写成公式。

SOLIDWORKS 电气设计 新增功能

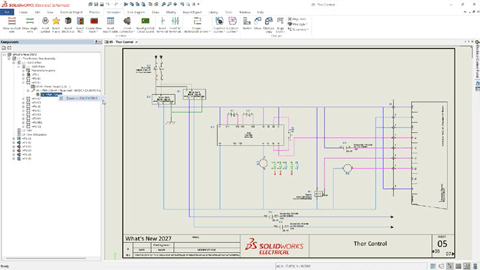

布线方框图就能原生创建电线线束，连接器支持动态插入和就地编辑，2D 原理图和 3D 零部件之间可以双向导航。

DRAFTSIGHT 新增功能

DraftSight 增加了批量上传并保留文件夹结构、直接导出 STEP、在图纸属性里查看 PLM 元数据、改进的 Property Painter，以及可自定义的 BIM 材料库。

即刻探索 SOLIDWORKS 2027！

开始体验 SOLIDWORKS 2027，借助 AI 赋能自动化功能，实现工作流程自动化，以自动创建装配体和工程图、评估设计更改影响、生成宏，并畅享更多功能。对正在评估升级的企业来说，选一个能把这些能力落地、又能提供培训和本地支持的伙伴，同样值得花时间。
