塑料零件和注塑模具的分析仿真软件SOLIDWORKS Plastics
SOLIDWORKS Plastics 提供的计算机辅助工程 (CAE) 仿真工具可以对注塑成型工艺过程中熔化塑料的流动进行预测，这种方法被用于 80% 以上塑料产品的生产制造。预测塑料将如何流动的功能让设计人员可以预测与制造相关的缺陷。由于能够预测这些缺陷，用户可以更改模具几何体、工艺条件或塑料材料以更大限度地减少潜在缺陷，从而节省能源、自然资源、时间和资金。
立即购买当前位置：首页 > 产品和服务> SOLIDWORKS 3D CAD机械设计软件
塑料零件和注塑模具的分析仿真软件SOLIDWORKS Plastics
目标
对于设计塑料零件或注塑模具的公司而言，SOLIDWORKS ® Plastics 可帮助用户在零件和模具设计的初阶段预测并避免制造缺陷、消除成本高昂的返工、提高零件质量并缩短上市时间。
概述

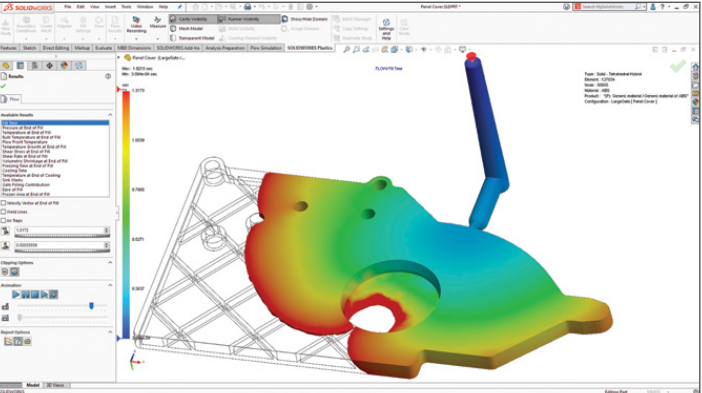

SOLIDWORKS Plastics 提供的计算机辅助工程 (CAE) 仿真工具可以对注塑成型工艺过程中熔化塑料的流动进行预测，这种方法被用于 80% 以上塑料产品的生产制造。预测塑料将如何流动的功能让设计人员可以预测与制造相关的缺陷。由于能够预测这些缺陷，用户可以更改模具几何体、工艺条件或塑料材料以更大限度地减少潜在缺陷，从而节省能源、自然资源、时间和资金。
优势
• 避免隐性成本：SOLIDWORKS Plastics 产品可用于优化零件壁厚、浇口位置以及流道系统尺寸和位置，确保模具能够一次性正常投入生产，从而减少甚至避免返工。
• 减少制造缺陷和废品：SOLIDWORKS Plastics 可以在产品开发的初阶段轻松分析设计迭代，因为此时的变更成本更低但对可制造性的影响更大，这样可以提高零件质量并尽量降低生产废品率。
• 减少上市时间延迟情况：SOLIDWORKS Plastics 可以帮助在模具加工开始之前预测并避免潜在制造缺陷，几乎可以消除耗时且昂贵的模具返工现象，并确保在不超出预算的情况下满足项目截止期限和交付日期。
• 避免效率低下的“自动化孤岛”：SOLIDWORKS Plastics 提供了自动化报告生成工具，有助于共享和解释仿真结果，从而增进不同地点开发团队之间的协作。
SOLIDWORKS 设计支持 | 常规分析和网格化 | 模具几何支持 | 结果（部分清单） | 塑料材料数据库 | 仿真功能 | 高级仿真功能 | 语言支持 |
• 原生SOLIDWORKS文件 • 与SOLIDWORKS几何数据关联 • 完全嵌入SOLIDWORKS 3D CAD中 | • 自动生成网格 • 向导式网格创建和分析设置 • 全局和局部网格细化控制 • 实体 3D 网格 • 边界网格（壳体） | • 流道设计向导 • 直浇口和浇道 • 热流道和冷流道 • 多穴模 • 父子模 • 冷却管路 • 导流板和气泡 • 随形冷却道 • 模具镶件 • 流道域类别 | • eDrawings ® 支持 • 填充时间、填充可靠度、Results Adviser • Nominal Wall Thickness Adviser • 压力曲线图 • 部件和模具温度曲线图 • 剪切率 • 冷却时间 • 焊接线、气穴、缩痕、缩痕轮廓 • 固化层比例分布 • 锁模力、周期时间 • 体积收缩率 • 位移（零件翘曲） • 导出到 ABAQUS ® 、ANSYS ® 、Digimat ® | • 广泛的热塑性塑料、模具材料和冷却剂数据库 • 材料数据库自定义 | • 填充阶段 • 保压阶段 • 冷却分析 • 翘曲预测 • 建议浇口位置 | • 零件插入过压铸模 • 多色注射过压铸模 • 纤维排向分析 • 阀门浇口 • 通风分析 • 模具镶件 • 气体辅助注塑铸模 • 共同注塑铸模 • 双折射 • 反应注射成型 • 随形冷却分析 • 翘曲分析 | • 捷克语 • 中文 • 法语 • 德语 • 意大利 • 日语 • 韩语 • 波兰文 • 葡萄牙 • 俄语 • 西班牙 • 土耳其 |
