SOLIDWORKS生成平移的移动面特征
SOLIDWORKS软件生成平移的移动面特征方法
1、打开模型。
2、右键单击任意 CommandManager 选项卡,然后单击选项卡 > 直接编辑以激活此选项卡。
3、执行以下操作之一:
右键单击面,然后选择移动面。
在直接编辑 CommandManager 选项卡上,单击移动面,然后选择面。
三重轴即会出现。 并且会弹出一个图形工具栏,帮助您选择连接的面。
4、在 PropertyManager 的移动面下选择平移。
5、单击如图所示的弹出工具栏图像,以选择所有共有平面的面。
如果不显示弹出工具栏,可清除选择的面,然后重新选择面。
6、指定距离:
选择 PropertyManager 中的一个边线条件,并指定其参数。

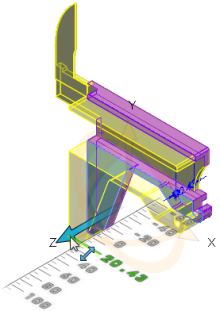

如图所示将三重轴臂杆拖离面。
软件中会显示一把量尺,帮助您拖动一段距离。 所选的面会按照该距离平移。
7、单击 。
