SOLIDWORKS草图绘制工具——绘制倒角
SOLIDWORKS草图绘制倒角

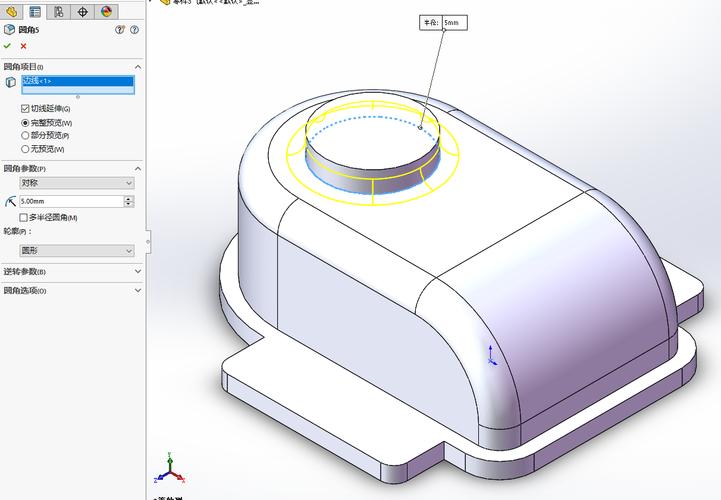

绘制倒角工具在 2D 和 3D 草图中将倒角应用到相邻的草图实体中。此工具在 2D 和 3D 草图中均可使用。特征工具栏上的倒角工具将实体倒角化，如零件中的边线。
SOLIDWORKS草图工具——绘制草图倒角
生成草图倒角：
1、在打开的草图中单击草图工具栏上的绘制倒角，或单击工具 > 草图绘制工具 > 倒角。
2、在 PropertyManager 中根据需要设定倒角参数。
3、在图形区域中选择要进行倒角化的草图实体。若想选择草图实体，您可：
按住 Ctrl 键并选取两个草图实体。
选择一个顶点。
倒角将立即应用。
4、单击 ✔ 接受倒角，或单击撤消来移除倒角。您可以相反顺序撤消一系列倒角。
SOLIDWORKS草图倒角 PropertyManager
要打开绘制倒角 PropertyManager：
在打开的草图中，单击草图工具栏上的绘制倒角，或单击工具 > 草图绘制工具 > 倒角。
SOLIDWORKS倒角参数
角度-距离
距离 1：应用到第一个选择的草图实体。
方向 1 角度：从第一个草图实体应用到第二个草图实体。
距离-距离
相等距离被选取。距离 1 应用到两个草图实体。
相等距离 已清除。 距离 1 被应用到第一个选择的草图实体。 距离 2 被应用到第二个选择的草图实体。
角度-距离
距离-距离
相等距离
