SOLIDWORKS草图绘制工具——等距实体
SOLIDWORKS草图绘制工具——等距实体
按特定的距离等距一个或多个草图实体、所选模型边线、或模型面。例如，您可等距诸如样条曲线或圆弧、模型边线组、环等等之类的草图实体。
您可等距有限直线、圆弧和样条曲线。您不能等距套合样条曲线先前等距的样条曲线或会产生自我相交几何体的实体。
如果当您重建模型时原始实体改变，则等距实体也会随之改变。
如何使用SOLIDWORKS草图绘制工具——等距实体
欲生成草图等距：
在打开的草图中，选择一个或多个草图实体、一个模型面、或一条模型边线。
单击等距实体（草图工具栏），或单击工具 > 草图绘制工具 > 等距实体。
在等距实体 PropertyManager 中设定属性。当您在图形区域中单击时，等距实体已完成。在您于图形区域中单击之前设定参数。
单击 ✔ ，或在图形区域中单击。
将在新草图实体和选定的实体之间生成等距实体几何关系。如果原来的实体更改，则新实体将更新以保持等距。
如果您在装配体关联中生成零部件或特征，并且已在工具选项工具 > 选项 > 外部参考引用，那么上述的草图几何关系不会生成。
SOLIDWORKS偏移实体的顶端加盖
您可在使用等距实体工具偏移开环（2D 草图中的单向草图实体，对于圆弧和线顶端加盖类型）的同时创建顶端加盖。

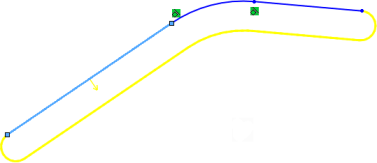

加盖等距实体的预览

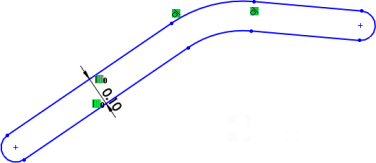

完整的加盖等距实体
