SOLIDWORKS 2024新功能之钣金和结构系统

达索系统SOLIDWORKS钣金和结构系统是大家比较熟悉的模块了,在SOLIDWORKS 2024版本中钣金和结构系统功能也做了很大的提升。接下来微辰三维带大家一起看看如何使用达索系统SOLIDWORKS 2024钣金和结构系统的一些新功能快速完成相应的设计。

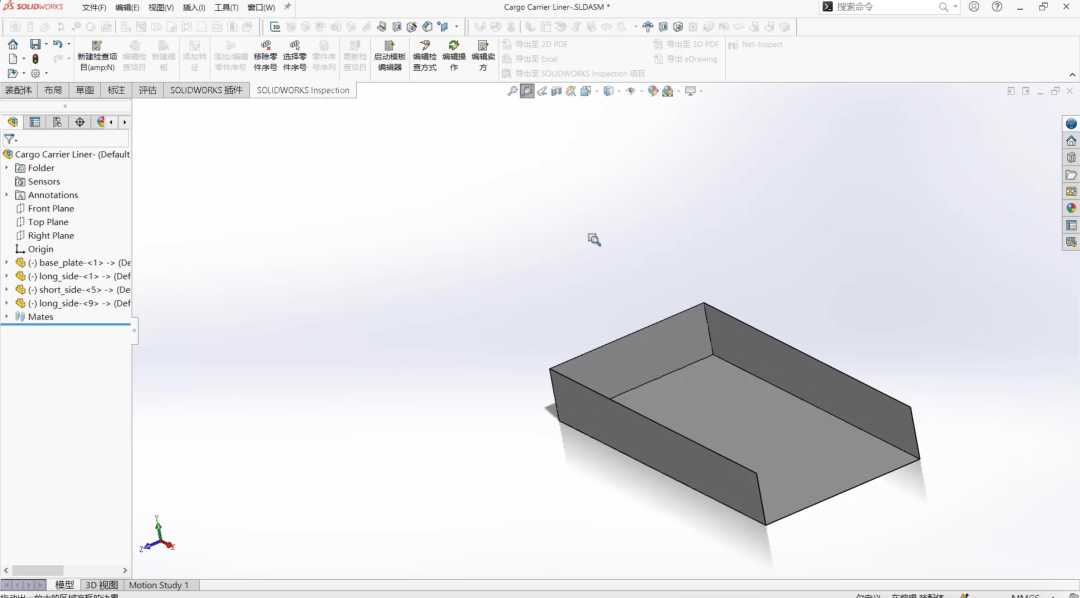

达索系统SOLIDWORKS 2024的钣金提供了槽口延伸功能,它将为你的设计过程带来更高的效率、且更智能的体验。

SOLIDWORKS 2024钣金功能使你能够将槽口拓展到装配体中相同零部件的其他实例,让你在设计时节省时间,减少冗余工作。而槽口延伸功能的操作简单直观,当你需要将槽口拓展到其他实例时,只需选择一个实例,然后使用延伸命令将槽口自动应用于所有相同零部件的实例。不再需要逐个进行编辑和调整,不仅减少了繁琐的操作步骤,节约了时间,还保证了设计的一致性和准确性。

SOLIDWORKS 2024钣金新功能1.png


SOLIDWORKS 2024钣金和结构,另一个激动人心的新功能是戳记工具。该工具可以帮助你使用简单的草图冲压钣金件。

通过戳记工具,你可以快速而准确地创建戳记效果,减少了手动绘制戳记的时间和精力,为你提供更高的效率的戳记解决方案。

SOLIDWORKS 2024钣金新功能2.png

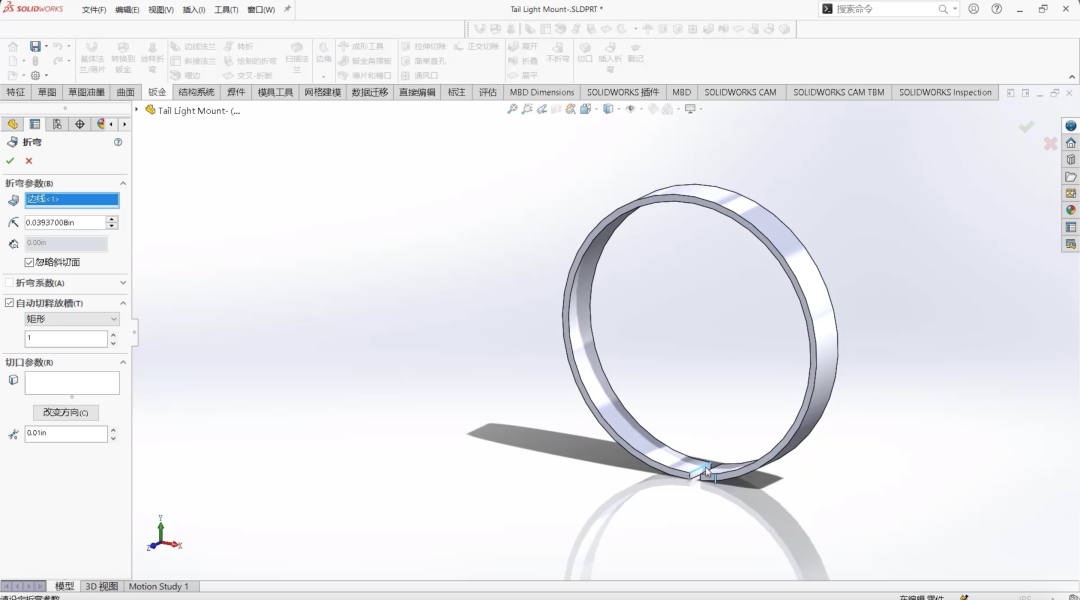

SOLIDWORKS 2024钣金新功能还对切口命令进行了增强。现在,切口命令支持在薄壁圆柱形和锥形零件上进行切口插入。不再受到特定形状限制,你可以更灵活地进行切口设计,满足不同形状的零件的需求。这一改进将使你能够更好地控制设计的细节和几何形状,更加全方面地满足各类设计需求。

SOLIDWORKS 2024钣金新功能3.png

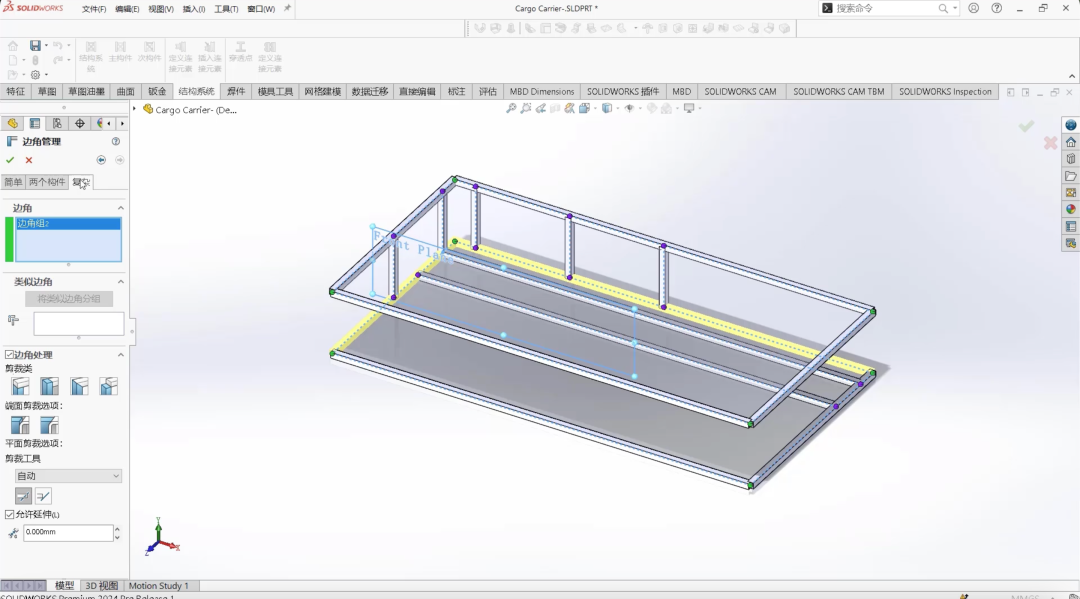

结构系统件的自动边角管理功能帮助我们轻松快速地处理边角,无需耗费过多时间和精力,这项功能将自动分组相似的角,为我们节省宝贵的时间。通过自动边角管理功能,我们还可以方便地打开边角处理选项,帮助设置开口角,特别适用于螺栓角连接器等元素,使我们的设计可以更加准确。

另外,结构系统件的文件属性功能也得到了强化。现在,文件属性中将显示单位,大大提升了浏览与编辑文档时的便利性。你可以自定义属性和切割列表,并为它们指定相应的单位。这样,当你需要对这些属性进行操作时,单位将清晰可见,方便你准确地进行计算和处理。

SOLIDWORKS 2024钣金新功能4.png


SOLIDWORKS达索系统始终致力于为用户提供更智能的工作体验,提升用户的工作效率,SOLIDWORKS 2024新功能的引入正是达索持续努力的结果。槽口延伸、戳记工具、切口命令增强、结构系统边角管理等新功能将大大提升设计效率和工作质量。欢迎体验,让SOLIDWORKS的工具帮助你更轻松地实现创意和设计!




微辰三维作为SOLIDWORKS达索正版授权代理商,将持续为您提供SOLIDWORKS 2024新功能介绍,欢迎关注微辰三维,如果有任何关于SOLIDWORKS 2024的问题,也欢迎联系我们详询。
