SOLIDWORKS参数化设计
在使用SOLIDWORKS功能实现参数化设计时，通过相应的方法把SOLIDWORKS参数化的模型设计出来，做成参数化的设计模型，后续只要在做好的参数化模型上根据需要修改参数，就能得到新的设计。
我们以下面模型为例进行讲解。

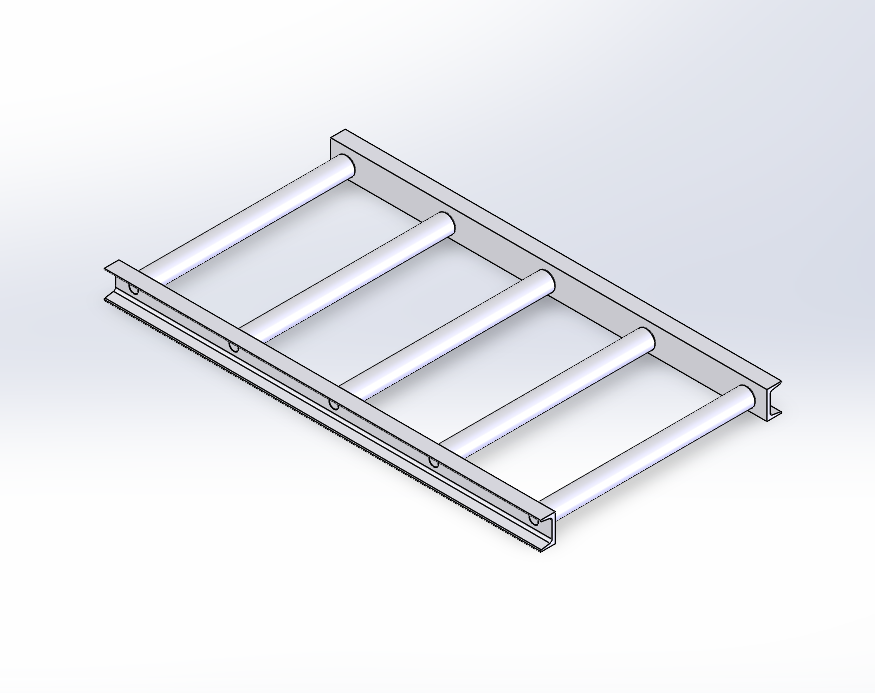

通过更改方程式中的数据，就可以改变滚筒式输送带的长度，同时滚轴的数量也实时在更改。
设置全局变量

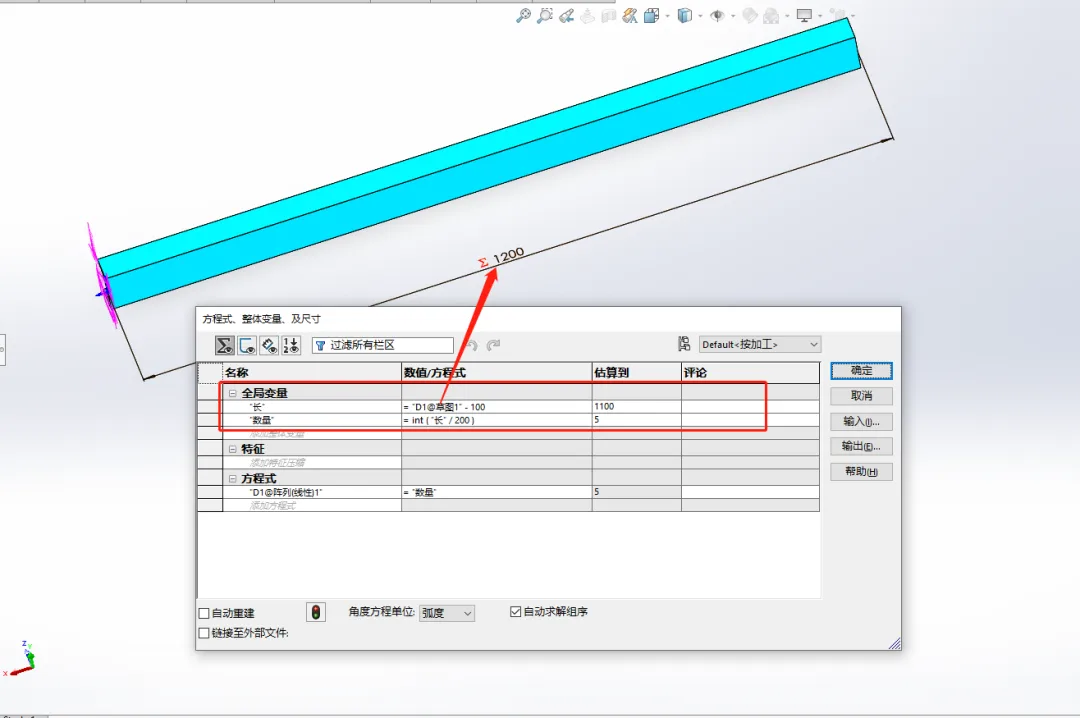

SOLIDWORKS菜单栏【工具】-【方程式】，设置两个全局变量，“长”是阵列的总体长度，因为两边各留50，所以共减去了100；“数量”是孔的阵列数量，这里用了一个int函数（向下取整），用“长”/孔间距，这样子全局变量就设置好了。
线性阵列

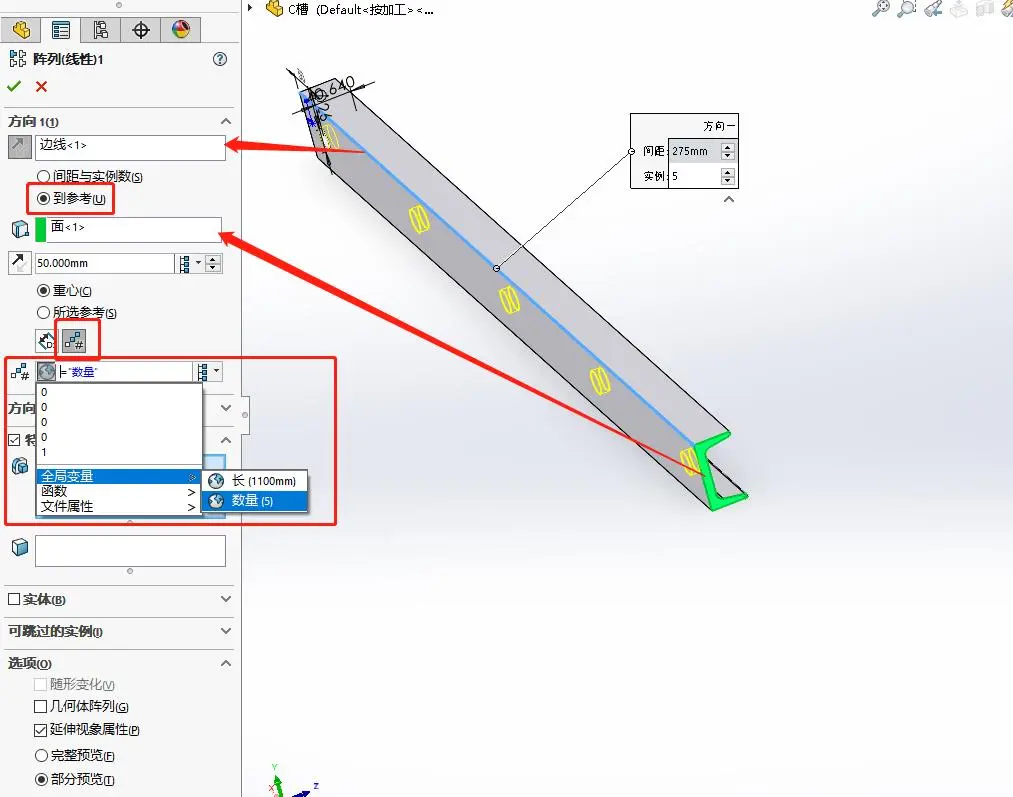

使用【异型孔向导】在C型钢上做出一个用于安装滚轴的孔，然后进行阵列。在属性管理器中选用到参考（红框1），选择到参考的面，50mm是阵列的末端一个孔到参考的距离，选择实例数（红框2），实例数的数量使用方程式控制（红框3），这样子孔的阵列就做好了。
装配体的方程式设置

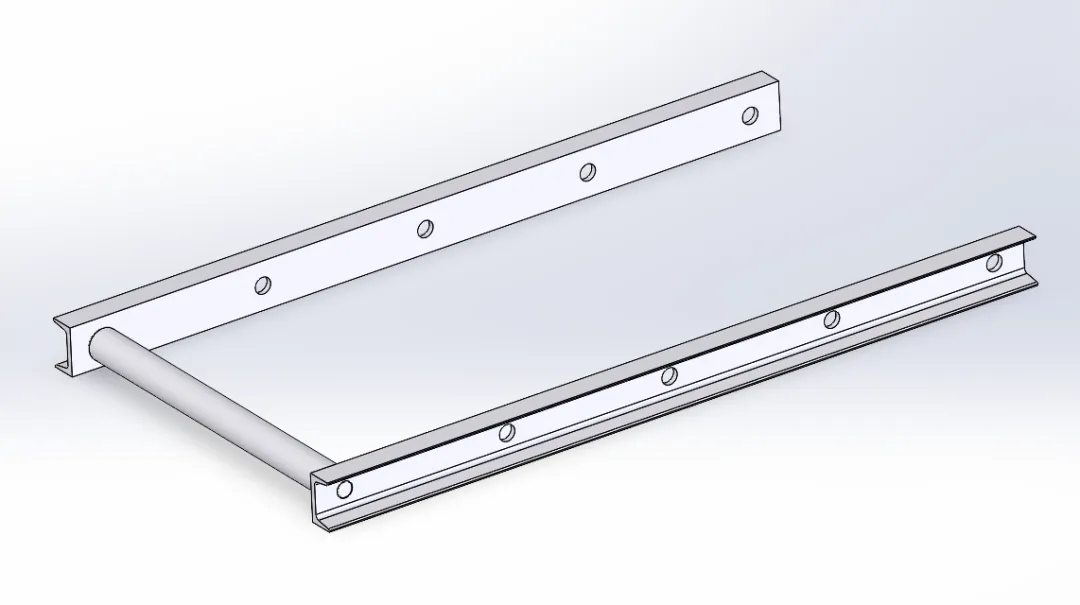

将滚轴与C型钢进行装配

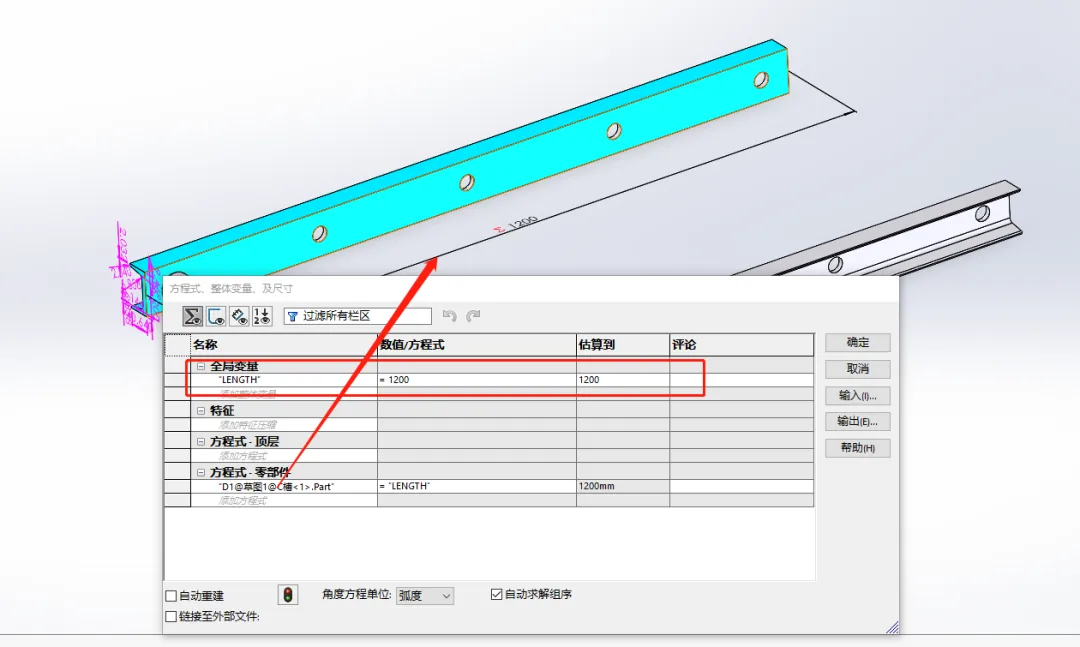

设置一个控制输送带长度的全局变量，用于控制总长度；在方程式-零部件中名称一栏选择C型钢的总长度，数值/方程式一栏选择设定好的全局变量“LENGTH”，这样子就可以在装配体环境中通过控制全局变量中的“LENGTH”来控制C型钢的总长度了。
阵列驱动零部件阵列

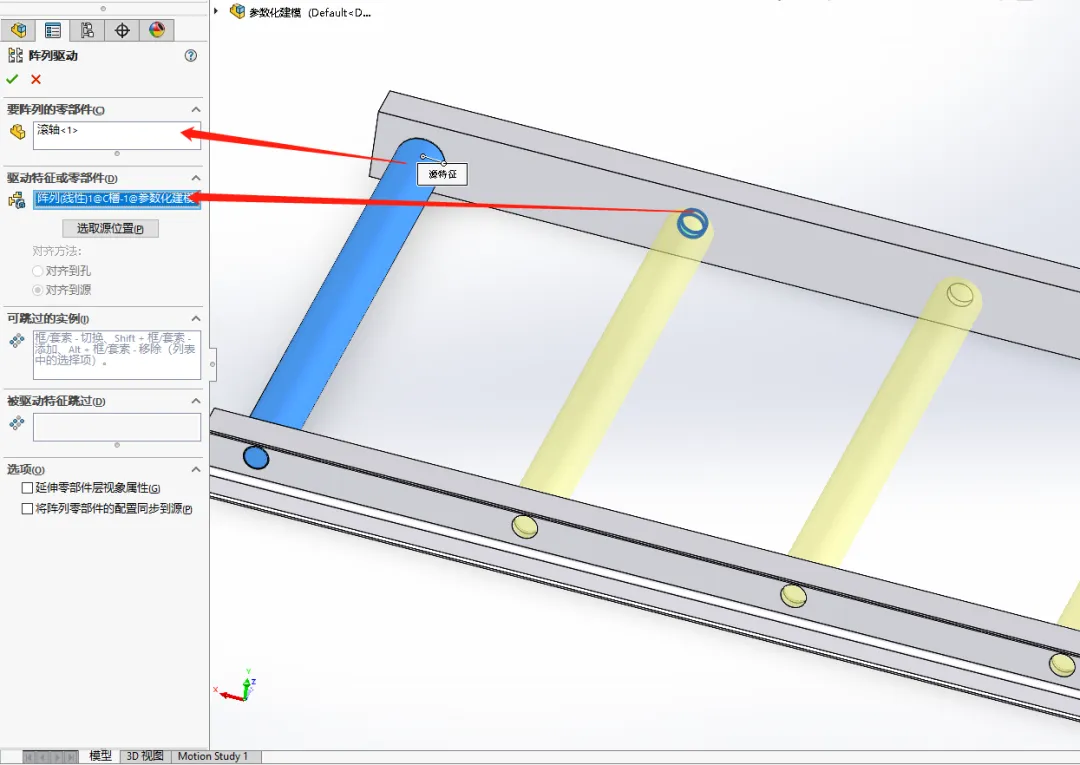

【插入】-【零部件阵列】-【阵列驱动零部件阵列】，选择阵列驱动阵列，要阵列的零部件选择滚轴，驱动特征或零部件选择孔，点击确定。
后面通过更改方程式中的长度参数即可更改阵列。
