达索3DEXPERIENCE平台推动桥梁技术创新

在桥梁工程领域,BIM技术的引入标志着从传统二维设计向三维数字化设计的重大转变。这一转变不仅提高了设计效率,还增强了施工过程的协同性和管理的智能化。而达索系统的3DEXPERIENCE平台,作为行业领先的数字化解决方案,为桥梁工程的BIM技术应用提供了强大的支持。


一、什么是3DEXPERIENCE平台
3DEXPERIENCE平台是达索系统推出的一款集设计、仿真、制造、运维于一体的数字化解决方案。该平台具有强大的三维建模能力、协同设计能力、数据集成能力和模拟仿真能力,通过统一的用户界面和强大的数据管理能力,3DEXPERIENCE平台能够支持从设计到施工、再到运维的全生命周期管理,实现数据的无缝流转和信息的共享。


二、桥梁工程BIM技术基础
BIM技术是一种基于三维模型的建筑信息集成技术,它能够将桥梁工程的所有相关信息(如几何形状、材料属性、施工进度等)集成在一个模型中。这一技术不仅提高了设计的精确性和可理解性,还促进了设计、施工、运维等多阶段的协同作业。在桥梁工程中,BIM技术的应用涵盖了设计阶段的碰撞检测、参数化设计,施工阶段的施工方案模拟、资源优化,以及运维阶段的资产管理、健康监测等多个方面。


三、基于3DEXPERIENCE平台的桥梁BIM技术应用实践
3DEXPERIENCE平台在桥梁BIM中的应用,为桥梁工程的设计、施工、运维等全生命周期提供了数字化、智能化的解决方案。

3DEXPERIENCE平台在设计阶段的创新应用

三维协同设计:3DEXPERIENCE平台支持多专业、多角色的协同设计,设计师、工程师、结构分析师等可以在平台上实时协作,共同完善设计方案。通过平台的协同设计功能,设计团队可以更加高效地沟通和交流,减少设计冲突和误解,提高设计效率和质量。
骨架基线设计:基于3DEXPERIENCE平台,设计师可以梳理和定义桥梁的骨架基线,这是桥梁设计的基础。骨架基线决定了桥梁的整体布局和结构框架,为后续的设计工作提供了指导。

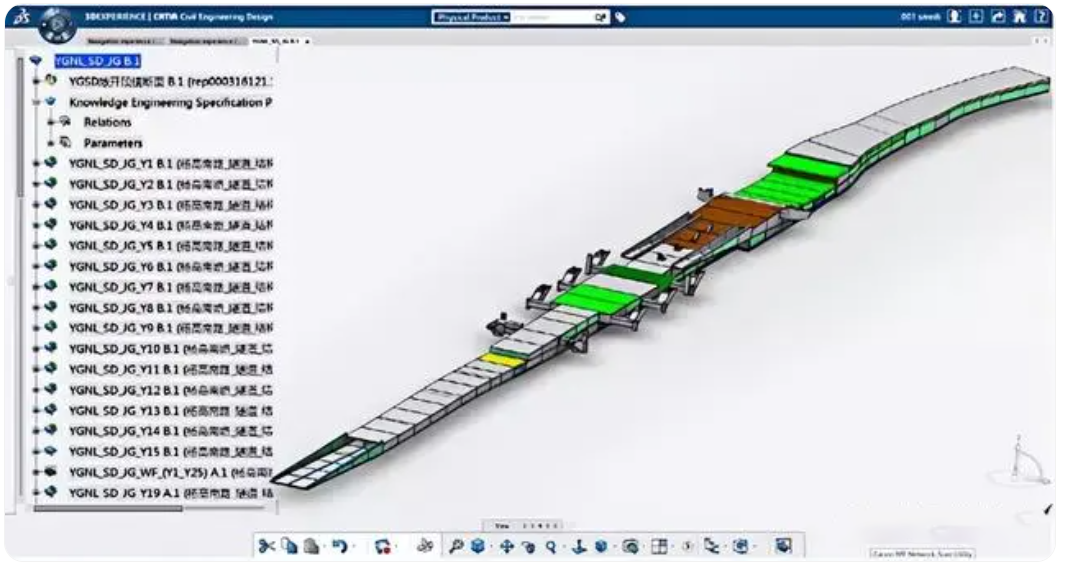

参数化设计:3DEXPERIENCE平台支持参数化设计方法,设计师可以通过调整参数来快速修改设计,提高设计效率。参数化设计还使得设计方案更加灵活和可定制,能够满足不同客户的需求和偏好。
碰撞检测与优化:平台具备强大的碰撞检测功能,能够自动检测设计中的潜在冲突,如结构碰撞、管线冲突等。设计师可以根据碰撞检测结果对设计方案进行优化,避免后期施工阶段的错误和延误。

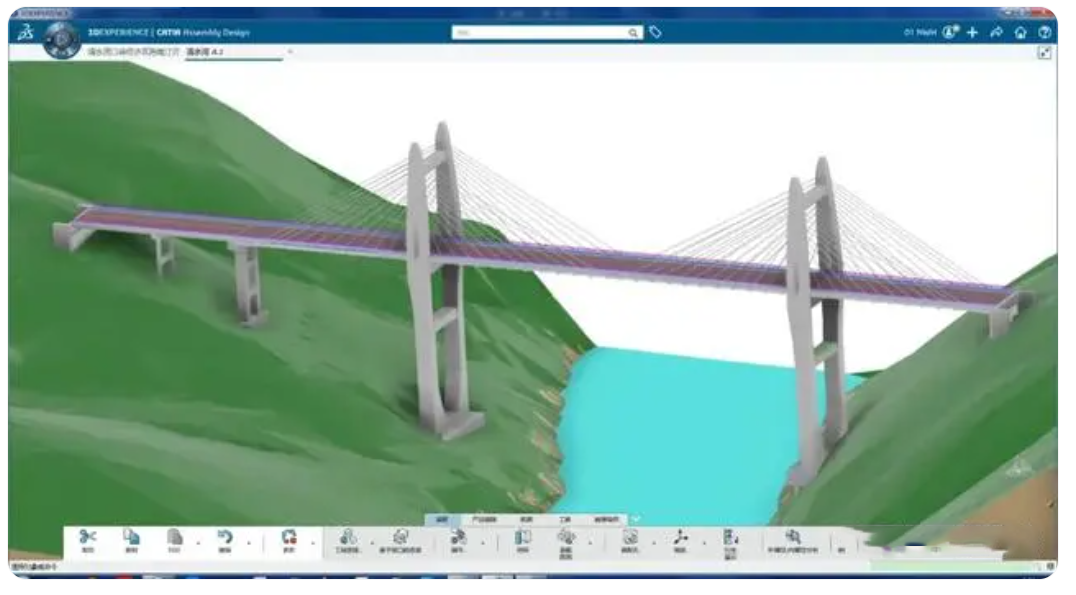

可视化与仿真:3DEXPERIENCE平台提供了强大的可视化功能,设计师可以通过三维模型直观地展示桥梁的结构和细节。平台还支持仿真功能,可以模拟桥梁在不同工况下的受力情况和变形情况,为设计优化提供有力支持。

3DEXPERIENCE平台在施工阶段的协同与模拟

施工方案模拟:3DEXPERIENCE平台可以模拟施工过程,包括吊装、浇筑、安装等各个环节,帮助施工单位制定更加合理的施工方案。通过模拟施工过程,施工单位可以优化资源配置,减少资源浪费和成本。

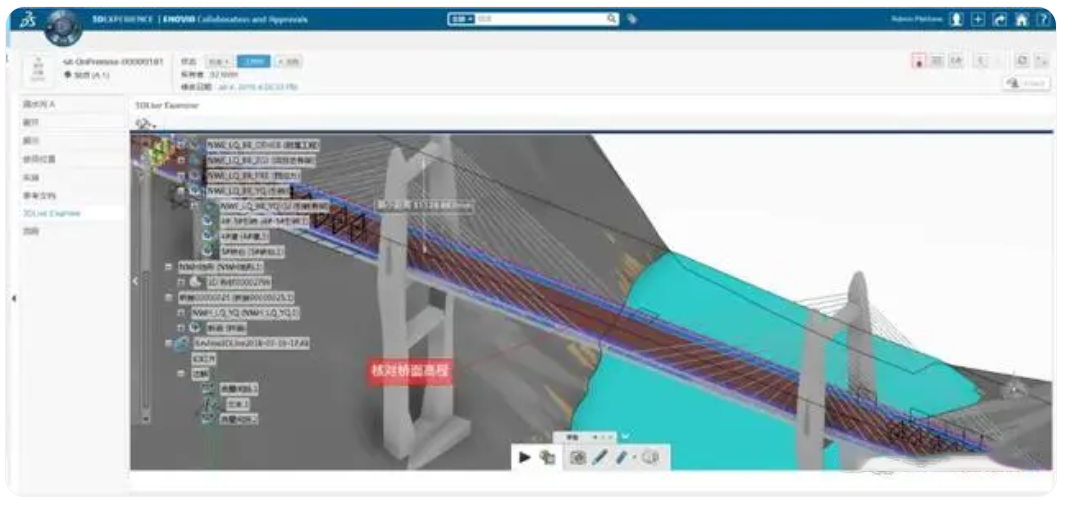

协同作业与数据共享:平台支持设计、施工、监理等多方之间的信息交流和协同作业。通过平台的数据共享功能,各方可以方便地获取所需的设计数据、施工数据等信息,提高施工效率和质量。
实时监测与风险控制:3DEXPERIENCE平台支持实时监测功能,可以实时监测施工过程中的关键参数和指标,如温度、湿度、压力等。通过实时监测数据,施工单位可以及时发现并处理潜在风险,确保施工安全和质量。
运维阶段的智能化管理


资产管理:3DEXPERIENCE平台可以集成桥梁的资产信息,包括结构类型、材料属性、维修记录等,实现对桥梁资产的全面管理。通过资产管理功能,运维人员可以方便地查询和更新桥梁的资产信息,提高管理效率。
健康监测:平台支持健康监测功能,可以实时监测桥梁的运营状态,分析数据并预警潜在的安全风险。通过健康监测功能,运维人员可以及时发现并处理桥梁的病害和损伤,确保桥梁的安全性和稳定性。
维护计划制定:3DEXPERIENCE平台可以根据桥梁的资产信息和健康监测数据,制定合理的维护计划。维护计划包括维护时间、维护内容、维护人员等关键信息,有助于运维人员更加高效地开展维护工作。


3DEXPERIENCE平台在桥梁BIM中的应用,为桥梁工程的设计、施工、运维等全生命周期提供了数字化、智能化的解决方案。通过平台的协同设计、参数化设计、碰撞检测与优化、可视化与仿真等功能,设计团队可以更加高效地开展设计工作,提高设计效率和质量。在施工阶段,平台通过施工方案模拟、协同作业与数据共享、实时监测与风险控制等功能,为施工单位提供了有力的支持。在运维阶段,平台通过资产管理、健康监测、维护计划制定等功能,实现了对桥梁资产的智能化管理。


未来,随着技术的不断进步和应用的不断深化,3DEXPERIENCE平台将在桥梁工程中发挥更加重要的作用。除了桥梁工程,各个行业都可采用3DEXPERIENCE平台进行构想、设计和测试,打造可持续的世界所需的全新产品、材料和流程。您可以根据您的具体需求选择购买或者租用3DEXPERIENCE平台,详情可咨询达索正版软件代理商微辰三维。
