微辰三维技术分享 SOLIDWORKS焊件轮廓库下载与配置官方指南

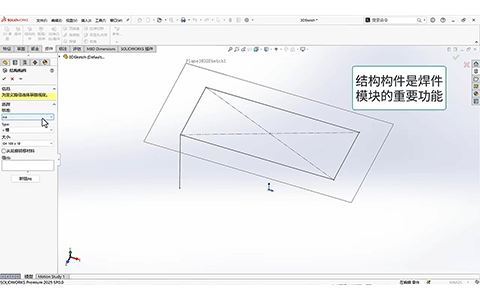

在日常的机械结构设计中，焊件（Weldments）功能是SOLIDWORKS最常用、最高效的模块之一。无论是设备机架、输送线支架还是工业框架，利用焊件功能配合结构构件，只需绘制好3D草图，就能快速生成复杂的三维结构——但这一切的前提是，你的软件里有丰富且可用的型材轮廓库。
很多工程师在安装SOLIDWORKS后会发现，默认的型材库虽然包含ANSI、ISO等常用标准，但往往缺少我们最需要的国标（GB）型材。遇到这种情况，很多人的第一反应是去网上找第三方库，或者干脆自己画轮廓——其实大可不必。SOLIDWORKS官方本身就提供了非常便捷的在线下载通道。
今天，微辰三维技术支持团队就为您详细拆解这个“三步搞定”的标准库扩展方法，助您彻底告别型材库焦虑。
第一步：找到官方下载入口
打开SOLIDWORKS，在右侧任务窗格中找到“设计库”选项卡（图标为几本书叠放），依次展开 “SOLIDWORKS内容” → “Weldments” 文件夹。这里列出了几乎所有主流国际标准供你选择，包括国标GB、日标JIS、德标DIN、英标BS等，覆盖面极广。
如果你在界面右侧没有看到“设计库”选项卡，可以通过顶部菜单“视图”→“任务窗格”将其重新调出，或直接使用快捷键展开。
第二步：一键下载与解压
找到目标标准（例如GB）后，操作非常简单：按住键盘上的 Ctrl 键，同时用鼠标左键点击想要下载的标准图标。系统会自动在后台开始下载对应的 .zip 压缩包。

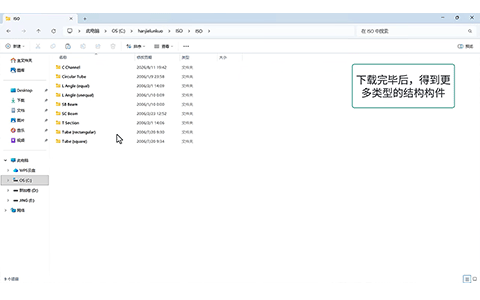

下载完成后，将其解压，你会得到一个对应标准名称的文件夹。
建议将下载的压缩包保留一份备份在公司服务器或个人云盘中。日后在新电脑上部署时可直接调用，避免重复下载，大幅提升IT部署效率。
第三步：路径配置与“层级避坑”（关键！）
解压完成后，最关键的一步是将文件夹放到SOLIDWORKS能够识别的路径中。具体操作如下：
打开SOLIDWORKS，点击顶部菜单 “工具” → “选项”；
在弹出窗口的“系统选项”中，选择 “文件位置”；
在“显示下项的文件夹”下拉菜单中，选择 “焊件轮廓”；
此时对话框会显示当前软件识别到的路径，将解压后的标准文件夹复制粘贴到该路径中即可（默认位置通常为 安装目录\data\weldment profiles）。
⚠️ 核心避坑指南（文件夹层级）： 很多工程师在这一步会发现“明明放进去了，软件里却选不到”。这是因为SOLIDWORKS对焊件库的文件夹层级要求极其严格！正确的目录结构必须是： 焊件轮廓根目录 → 标准文件夹 (如GB) → 类型文件夹 (如角钢/Angle) → 具体轮廓草图文件 (.sldlfp)。 请务必检查解压后的文件夹是否多嵌套了一层，确保类型文件夹直接位于标准文件夹之下，否则软件将无法识别。
进阶技巧：自定义轮廓与多路径管理
除了下载官方标准库，SOLIDWORKS还支持用户自定义焊件轮廓。您可以根据企业实际需求，自行绘制特殊截面的型材轮廓（保存为 .sldlfp 格式），然后按上述层级保存在对应的文件夹中。
此外，如果您公司有多个轮廓库存放位置（例如公司共享服务器上的公共库和个人本地的自定义库），可以在“焊件轮廓”文件位置中同时添加多个路径。SOLIDWORKS会自动合并识别所有路径下的轮廓，非常方便团队协作和图纸标准化管理。
选型指南：SOLIDWORKS版本与价格评估
在评估软件采购成本时，SOLIDWORKS价格往往是企业关注的核心。SOLIDWORKS商业版主要分为标准版、专业版和白金版，具体的SOLIDWORKS价格会因企业所需的功能模块、节点数量、订阅方式及售后服务等级而有所浮动。微辰三维作为达索系统官方授权代理商，能够为您提供精准的选型建议与最优的商务报价方案。
此外，针对高校教学与学术研究场景，达索系统推出了专属版本。相较于商业版，SOLIDWORKS教育版价格与SOLIDWORKS科研版价格具有显著的政策优惠，极大地降低了院校和科研单位的采购门槛，且功能完全能够满足日常教学与前沿课题的研究需求。微辰三维可为广大高校、职业院校及科研院所提供合规的正版软件授权及配套的师资培训服务。
结语
焊件型材库的扩展虽然只是SOLIDWORKS使用中的一个细节操作，但它直接关系到设计效率的成倍提升。掌握了官方标准库的下载与配置方法，再配合自定义轮廓的灵活运用，您的焊件设计将更加得心应手。
如果您在实际操作中遇到任何技术瓶颈，或在软件采购、升级方面有任何需求，欢迎随时联系微辰三维官方技术支持团队，我们将为您提供专业、高效的指导与帮助！
