SOLIDWORKS三维剖视图怎么做
1.SOLIDWORKS一般剖视图制作方法，

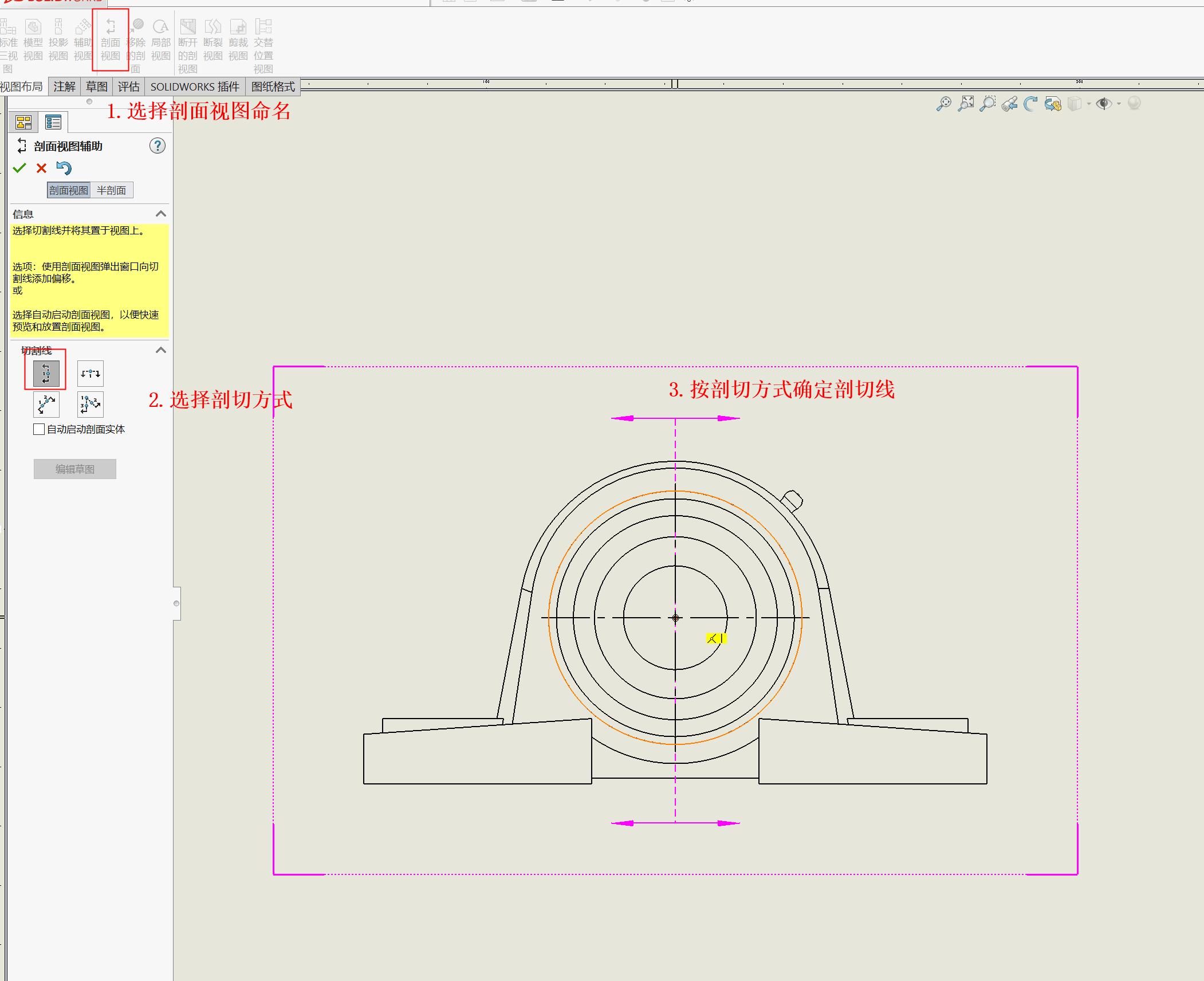

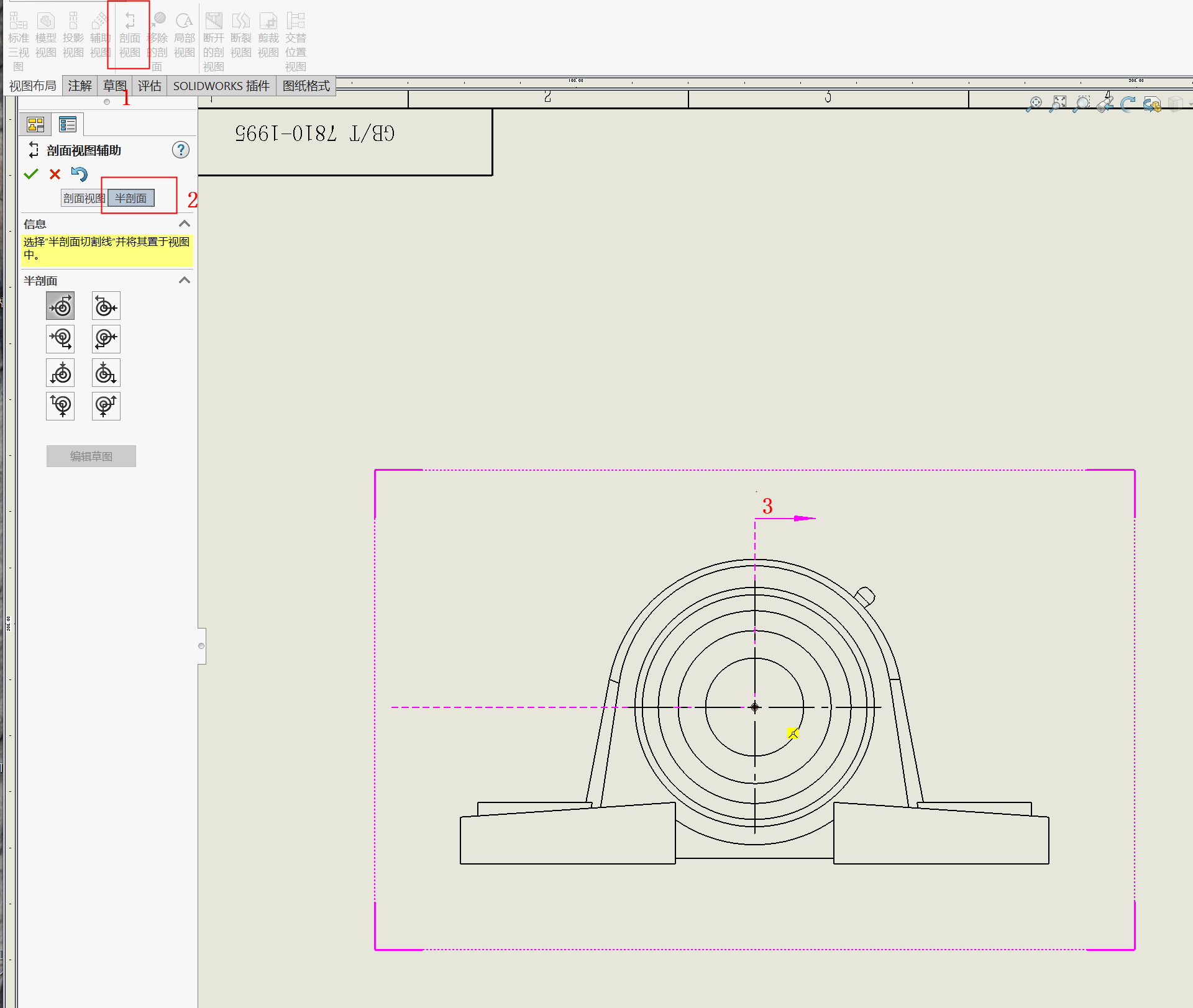

a.先选择剖面视图命令制作（常用）

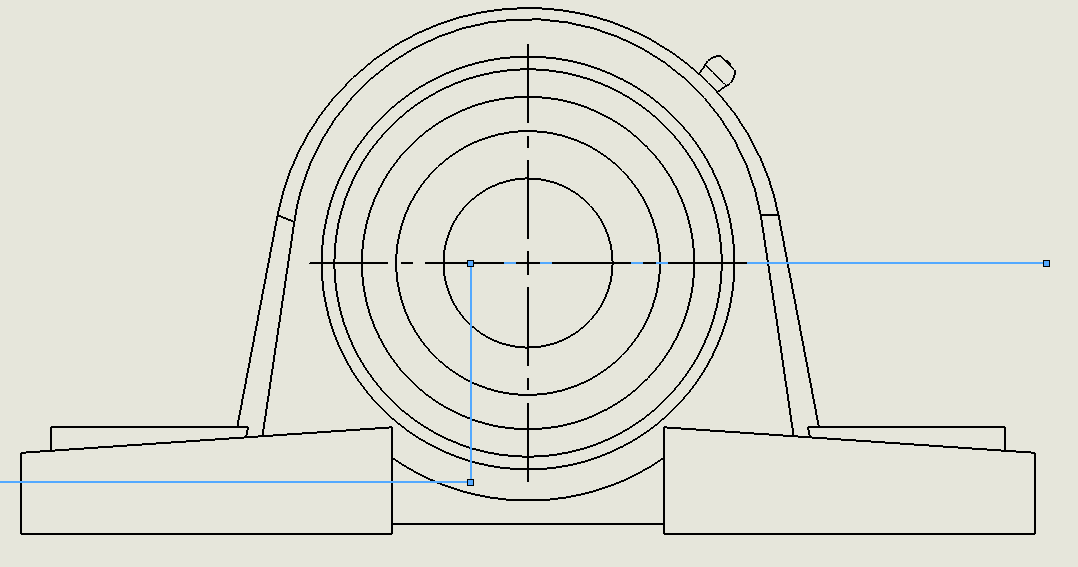

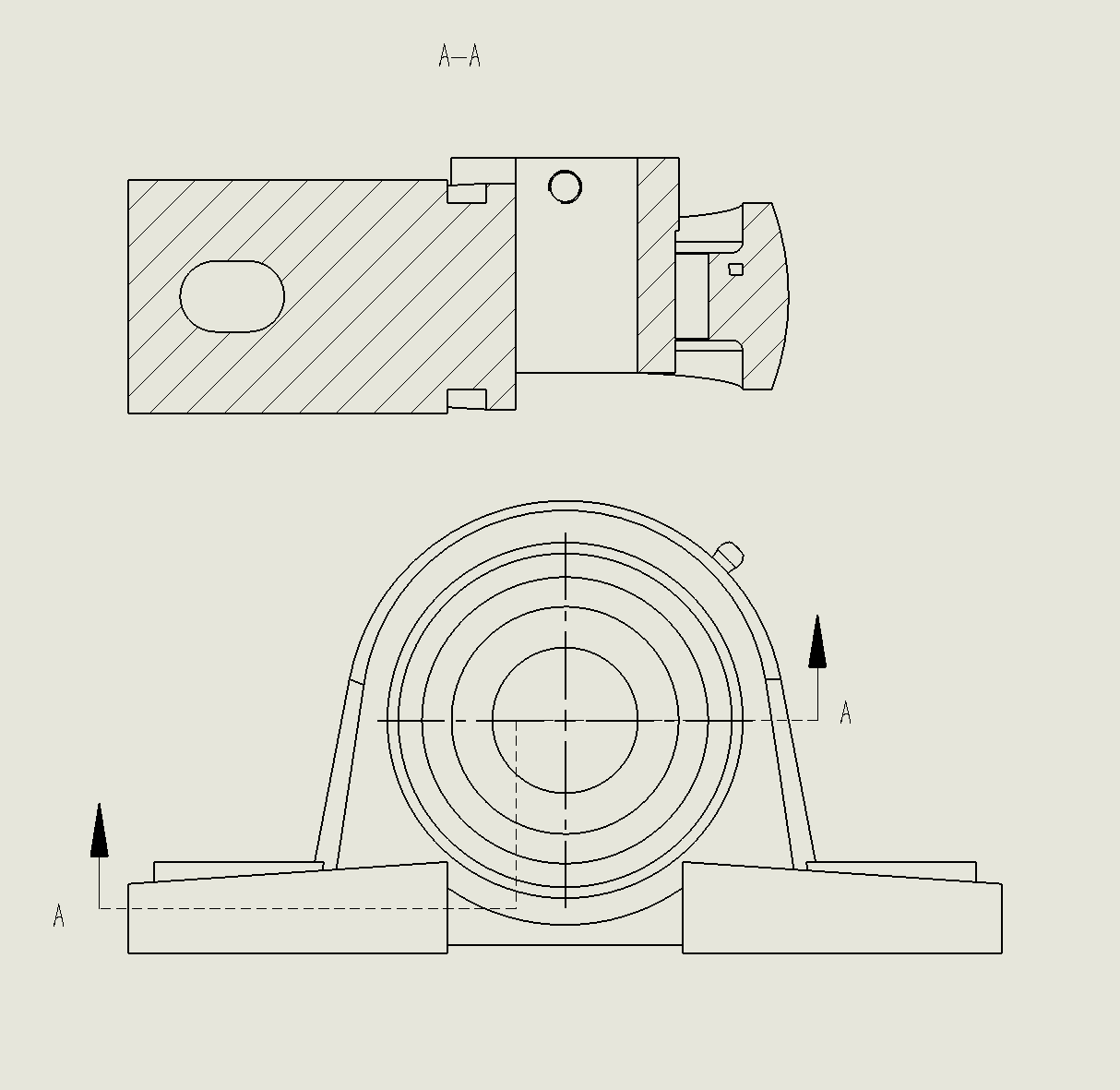

b.先绘制剖切线制作剖视图，绘制剖切线—选择剖面视图命令

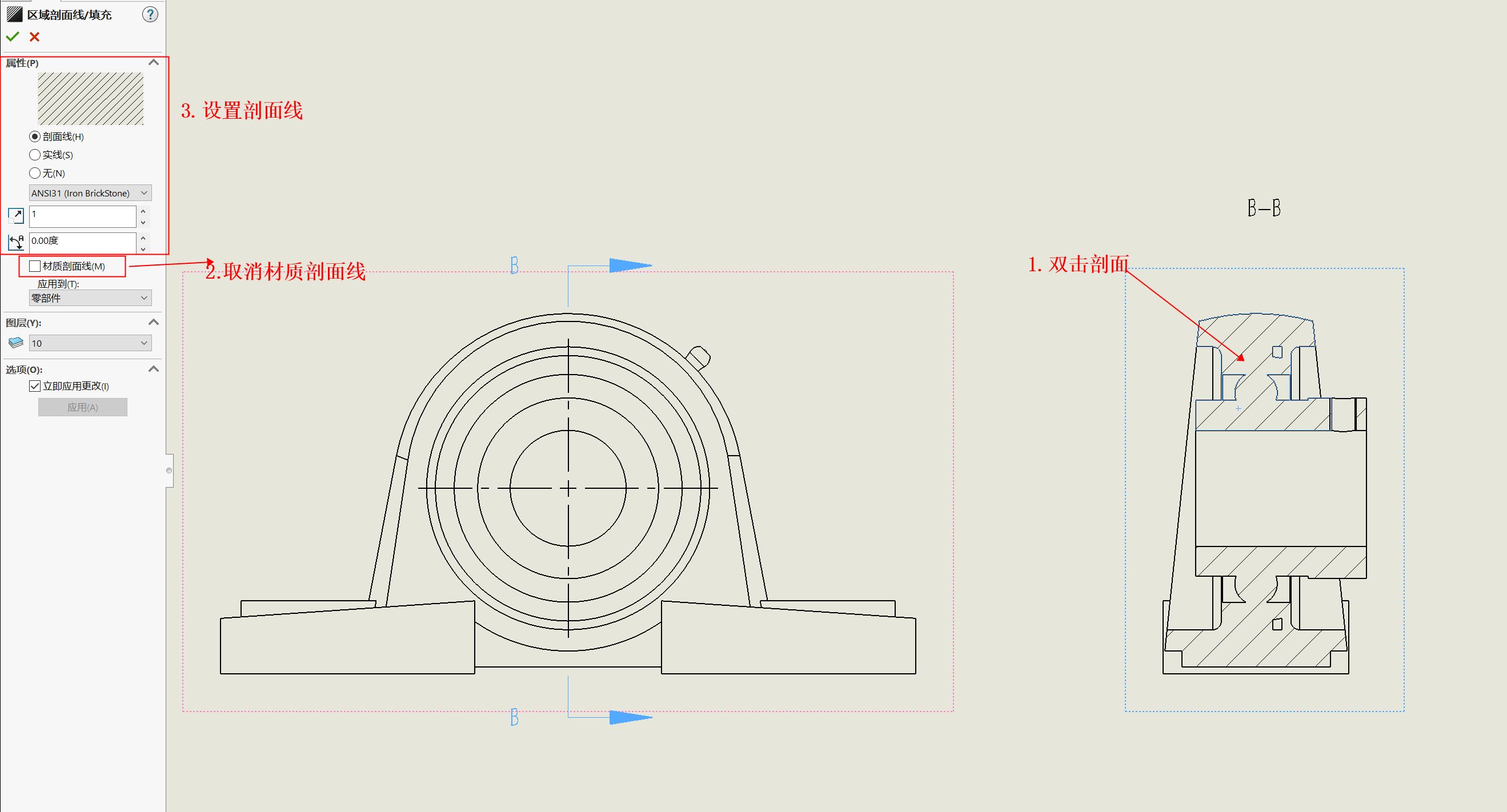

2.SOLIDWORKS剖面线的调整。当对默认剖面线不满意时，可以双击剖面线对剖面线进行调整调整

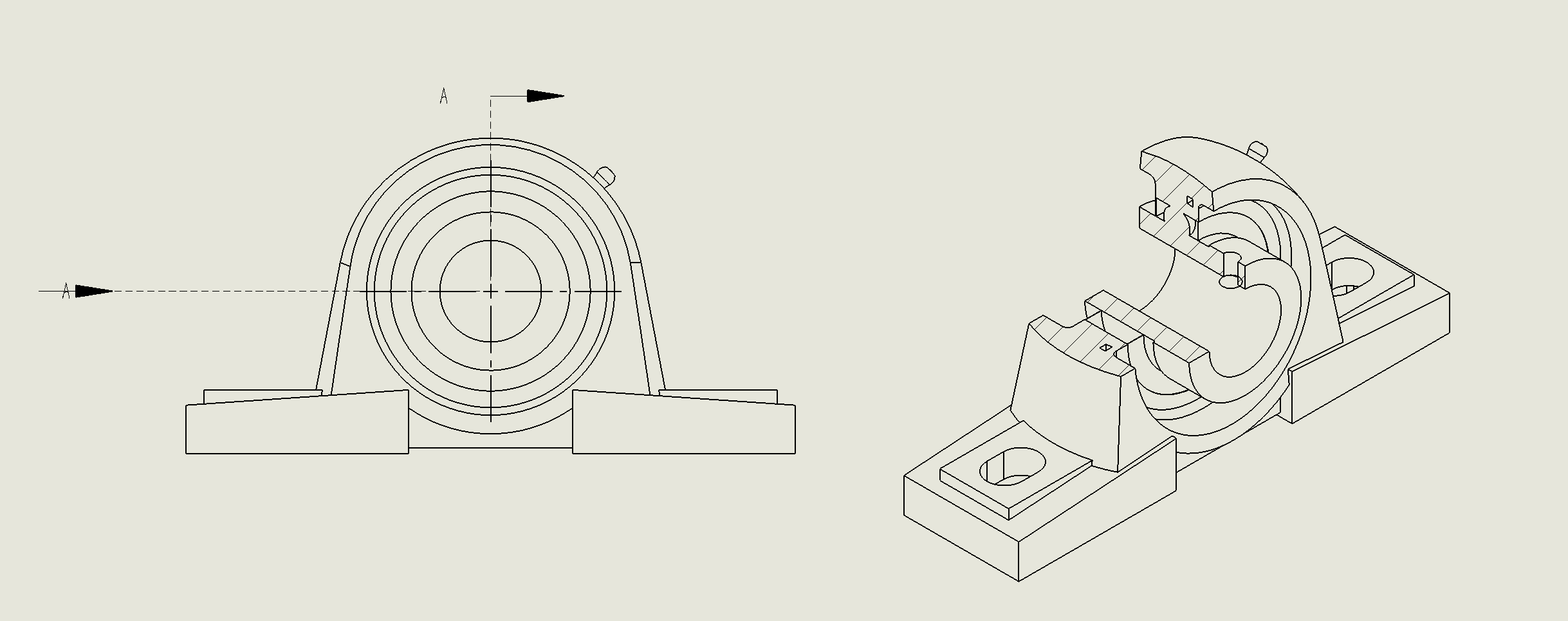

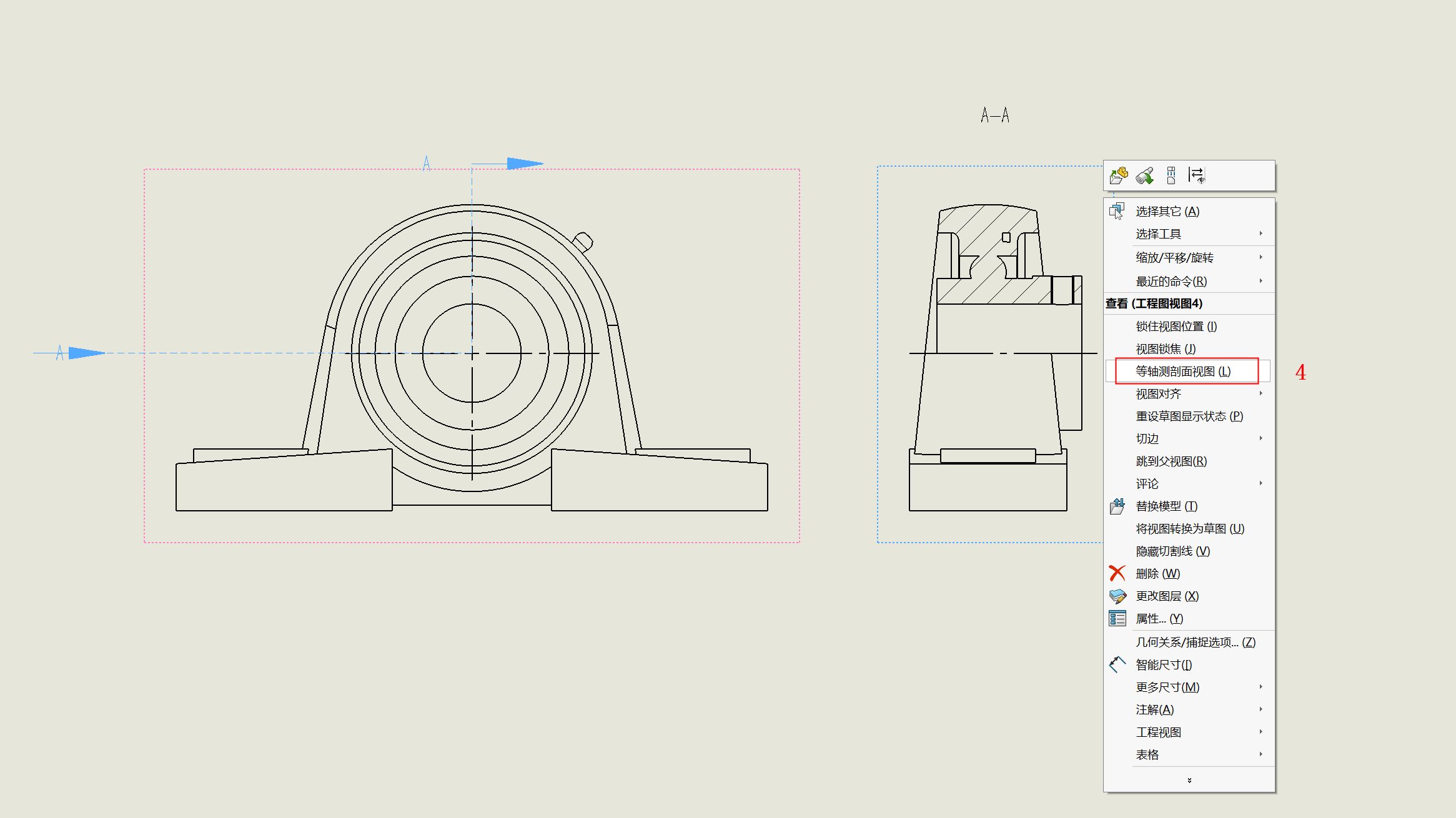

3. 3D剖视图,当我们需要在三维的工程视图中显示局部内部进行剖视时,可以右键二位剖视图选择等轴测剖面视图将其转为三维。（也可选择3D等轴测剖视图取消）

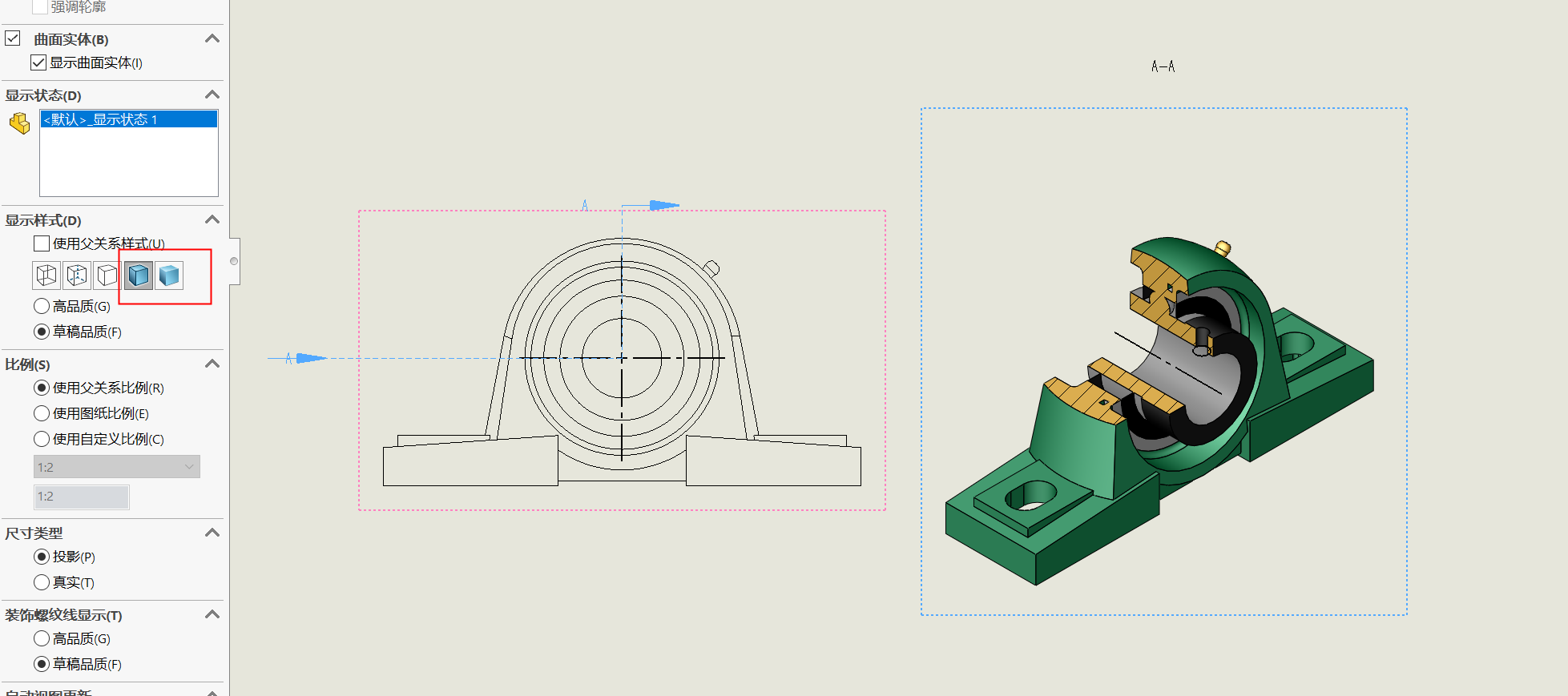

若需更加直观，将视图选择为上色
另外在零件中对零件进行部分切除，新建一个剖视图配置，也可以实现
