SOLIDWORKS镜像零件快速出图 派生对称零件
通常，在SOLIDWORKS镜像装配体中的零件时，零件基本都是自身轴对称的如圆的方的等，但有些时候需要把不规则形状零件镜像出来并让其完全对称，如下面这种，SOLIDWORKS代理商微辰三维为您提供了非常简单的做法：

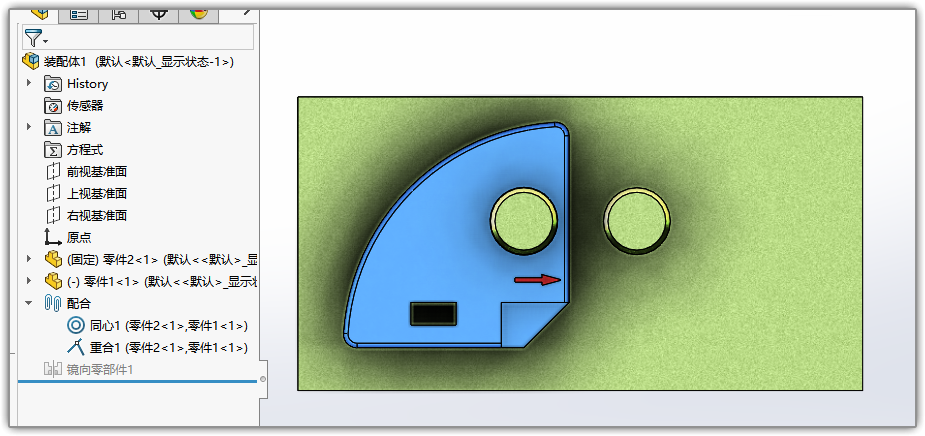

先创建一个装配体，装配好左边一个原始的零件。
接下来对这个零件进行镜像。点击菜单里的“线性阵列”下面的镜像。
选择好镜像面和镜像对像。然后不要直接打对勾，而是点后面的向右的小箭头，进入下一步设置。
这里可以设置反转等属性，最后一个“创建相反方位版本”就是我们需要的。
这样SOLIDWORKS镜像零件就完成啦。是不是很简单呢？
那么快去打开软件实际操作试试吧！
