SOLIDWORKS草图绘制工具——剪裁 PropertyManager
SOLIDWORKS草图工具中，您可以使用剪裁 PropertyManager 选择剪裁类型并控制其它剪裁选项。
您可剪裁任何 2D 草图。
要打开剪裁 PropertyManager：
用右键单击草图，然后选择编辑草图。
单击剪裁实体（草图工具栏）或工具 > 草图绘制工具 > 剪裁。
剪裁 PropertyManager 包括以下选项：

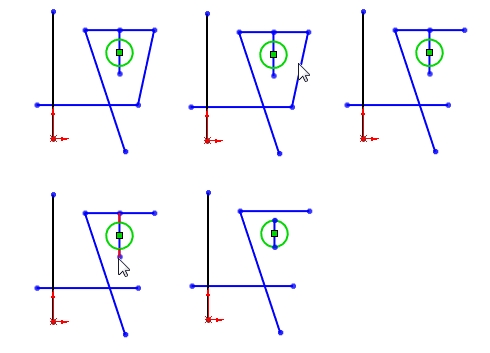

强劲剪裁
选择强劲剪裁执行以下操作：
延伸草图实体。
拖动指针时，剪裁单一草图实体到最近的交叉实体。
拖动指针时，剪裁一个或多个草图实体到最近的交叉实体并与该实体交叉。
边角
选择边角修改两个所选实体，直到它们以虚拟边角交叉。
控制边角剪裁选项的因素包括：
草图实体可以不同。
剪裁操作可以延伸一个草图实体而缩短另一个实体，或者同时延伸两个草图实体。
行为受您选择草图实体的末端影响。
行为不受您选择草图实体的顺序影响。

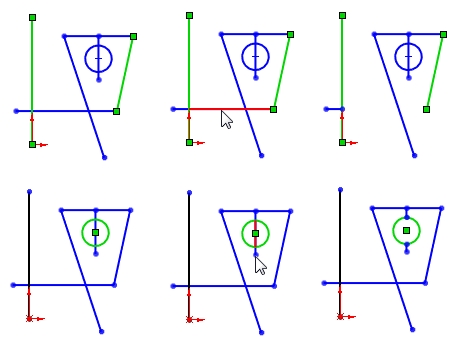

在内剪除
选择 在内剪除 以剪裁满足以下条件的开放实体：
交叉两个所选边界。
存在于两个所选边界之间。
存在于闭合草图实体内。
控制向外剪裁的因素包括：
您选择作为两个边界实体的草图实体可以不同。
您选择要剪裁的草图实体需要么：
● 与每个边界实体交叉一次。
● 与两个边界实体完全不交叉。
剪裁操作将会删除所选边界内部所有有效草图实体。
只有开环草图线段才是要剪裁的有效草图实体。
在外剪除
选择 在外剪除 以剪裁存在于两个选定边界外部的开放实体。 控制 在外剪除 的因素包括：
您选择作为两个边界实体的草图实体可以不同。
边界不受所选草图实体端点的限制。
剪裁操作将会删除所选边界外部所有有效草图实体。
如果要剪裁的草图实体与边界实体之一只交叉一次：
● 它会剪裁边界实体外的截面。
● 它将边界实体内的截面延伸到下一实体。
只有开环草图线段才是要剪裁的有效实体。
剪裁到最近端
选择 剪裁到最近端 以剪裁或延伸选定草图实体。 控制 剪裁到最近端 的因素：
删除所选草图实体，直到与其它草图实体的最近交叉点。
延伸所选实体。实体延伸的方向取决于您拖动指针的方向。
| 将剪裁实体保留为构造几何体 | 将剪裁实体转换为构造几何体。 |
| 忽略构造几何体的剪裁 | 剪裁实体使构造几何体不受影响。 |
这些选项将保持与剪裁实体的尺寸关系。 根据剪裁条件，它们可能会保持几何关系。
如果您选择两个选项，则软件会将实体转换为构造几何体且现有构造几何体不受影响。
样例
| 剪裁前 |
 |

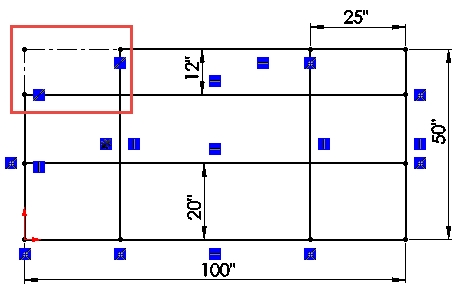

| 将剪裁实体保留为构造几何体已清除 |
 |

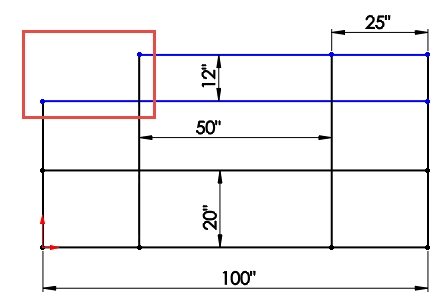

| 将剪裁实体保留为构造几何体已选中 |
