SOLIDWORKS草图绘制工具——转换实体引用
转换实体引用
您可通过投影一边线、环、面、曲线、或外部草图轮廓线、一组边线或一组草图曲线到草图基准面上以在草图中生成一条或多条曲线。
原始零件

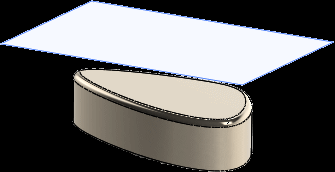

零件上的草图基准面

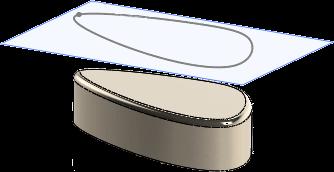

使用转换实体引用将边线环组投影到基准面
使用转换实体引用
转换实体：
1、在打开的草图中，单击一模型边线、环、面、曲线、外部草图轮廓线、一组边线、或一组曲线。
您也可在单击转换实体引用工具后单击一实体。
范例：
选择一个面来转换面的边线。
选择一个面，然后按 Ctrl 并选择环的边线。软件只选取环。

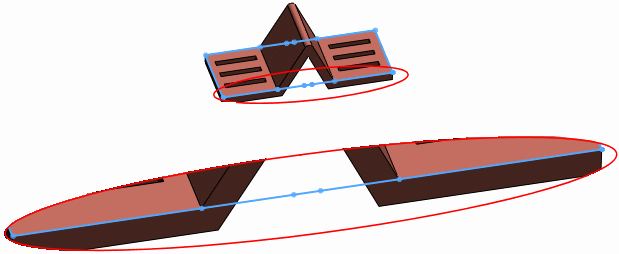

选择相邻的面以获得面的整个轮廓线。线段与每个面对应。
2、单击转换实体引用（草图工具栏），或单击工具 > 草图绘制工具 > 转换实体引用。

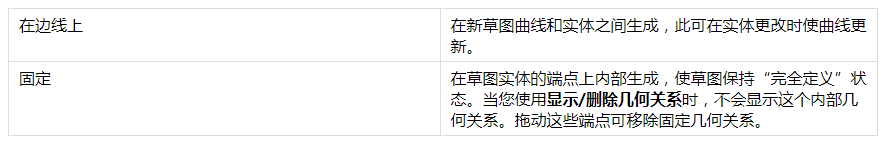

会生成以下几何关系：
| 如果您在装配体关联中生成零部件或特征，并且已在不生成模型的外部参考选项外部参考引用 > 中选取 > 不生成模型的外部参考，那么上述的草图几何关系不会生成。请参阅“控制生成外部参考引用”。 |
3、在 PropertyManager 中单击选择链转换所有相邻的草图实体。
| 您可使用转换实体工具的选择所有内部环选项来自动转换实体的内部环或模型面的实体。 |
4、单击 ✔ 。
转换实体 PropertyManager
要打开转换实体引用 PropertyManager ：
在打开的草图中，单击一模型边线、环、面、曲线、外部草图轮廓线、一组边线、或一组曲线。
单击转换实体引用（草图工具栏），或单击工具 > 草图绘制工具 > 转换实体引用。

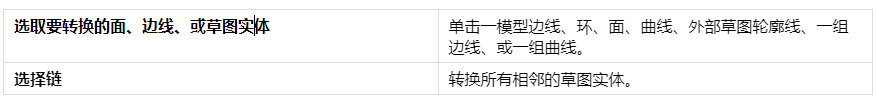

要转换的实体
