SOLIDWORKS方程式驱动辅助讲解--以画齿轮为例
SOLIDWORKS在绘图的过程中除了使用方程式可以编辑零件的尺寸，还可以使用函数的形式编写零件的尺寸。方便零件尺寸的调整。此文章将以齿轮为例在上一次文章的基础之上介绍方程式的使用。

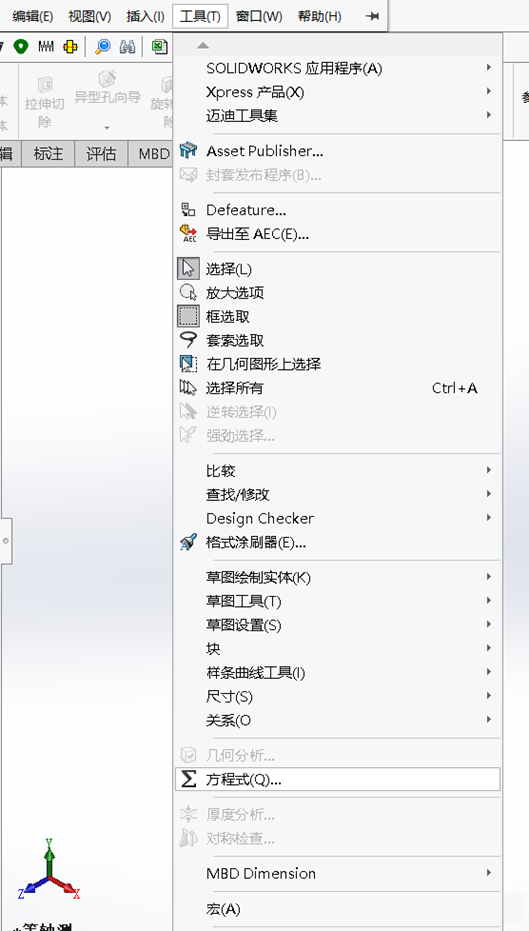

选择工具->方程式。如图所示。

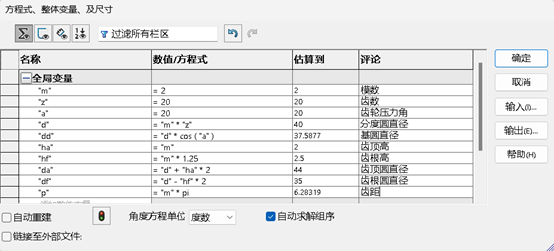

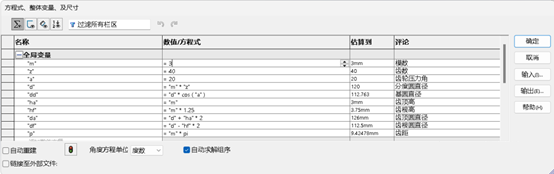

2、在SOLIDWORKS方程式当中以函数的形式编写齿轮各个部分的尺寸。编写完后点击确认。编辑方式如图所示（注意：其中的变量须用英文引号引起来）。

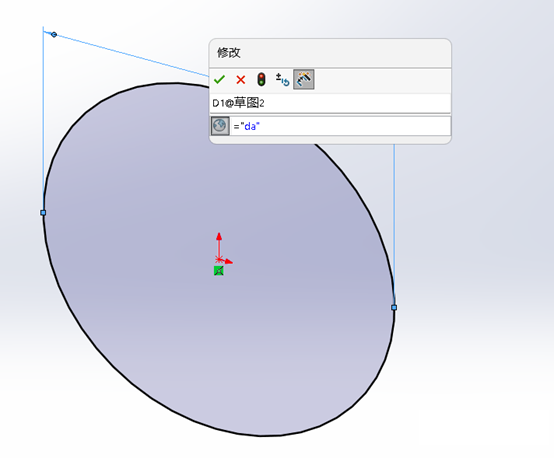

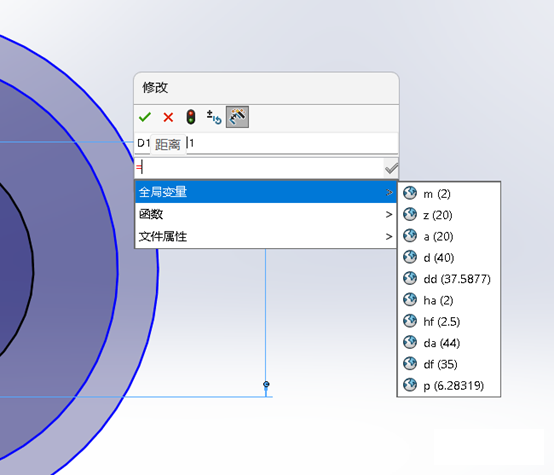

3、绘制一个圆形然后在智能尺寸的输入框内输入：=（等于号）将齿顶圆的变量填入。如图所示。

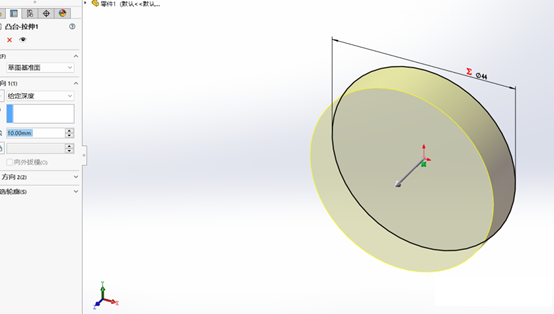

4、拉伸一个凸台，拉伸深度为：10mm。
5、绘制齿根圆、分度圆、齿顶圆三个圆形。在智能尺寸中输入：=，选择全局变量分别定义这三个圆的变量名。

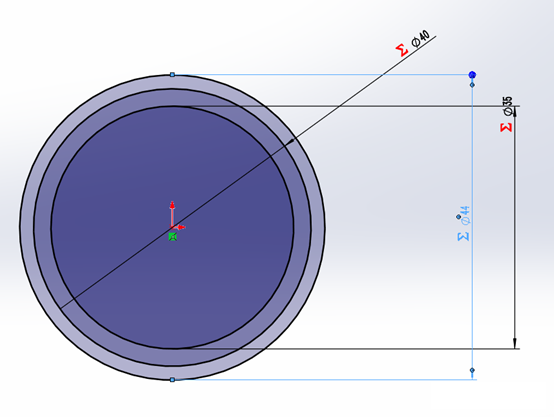

6、定义后的结果如图所示。

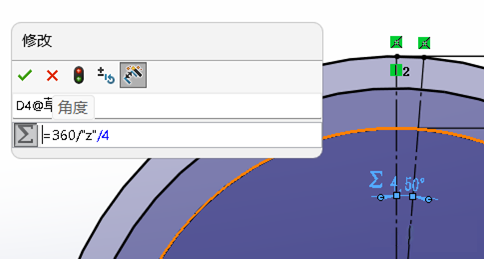

7、绘制一条竖线和斜线：利用公式定义角度。如图所示。

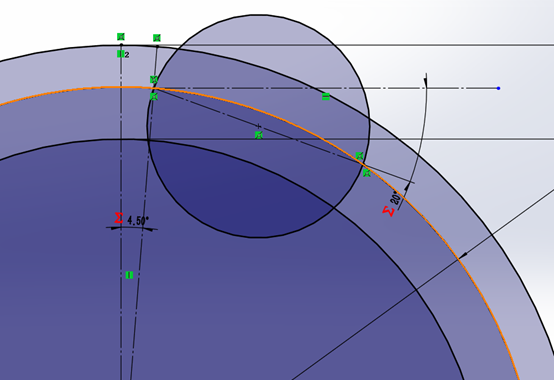

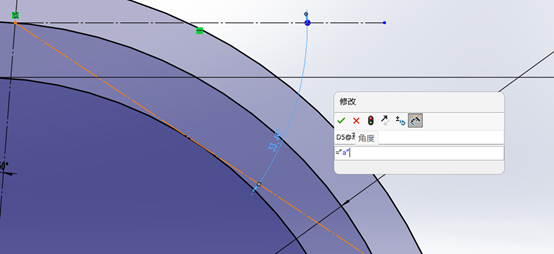

8、如图所示绘制一条横线和斜线（注意：此处的斜构造线和齿根圆不相切）对这两条构造线定义全局变量（a）。
9、绘制圆形如图所示：圆过斜构造线的两个交点。圆的中心在斜线上。
10、利用实体对称将圆形对称到另一侧，并将两个圆转化为构造线。然后选择圆心/起/终点画弧。

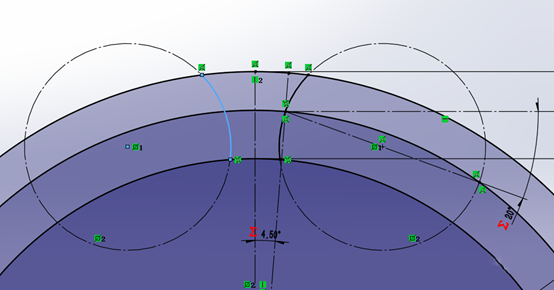

11、描取齿轮齿弧线部分。（圆弧圆心和构造圆重合），如图所示。

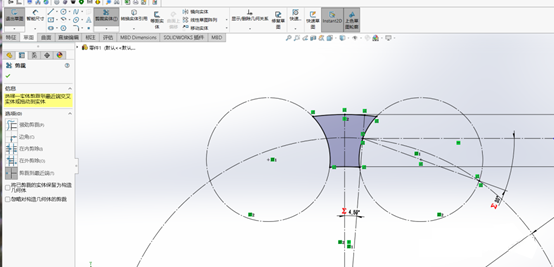

12、利用剪裁实体：剪裁到更近端。剪裁掉多余的线，如图所示。

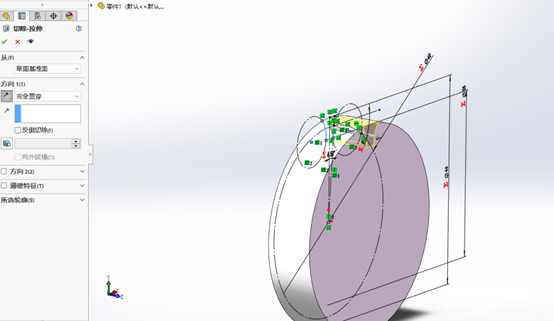

13、选择拉伸切除->完全贯穿。

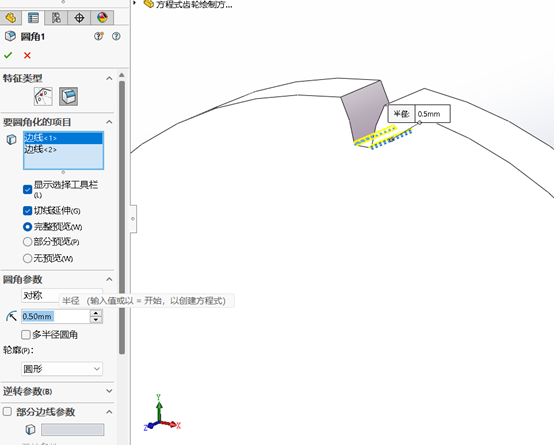

14、绘制完成后，给齿根部分绘制圆角，此时先定义圆角大小为0.5mm。

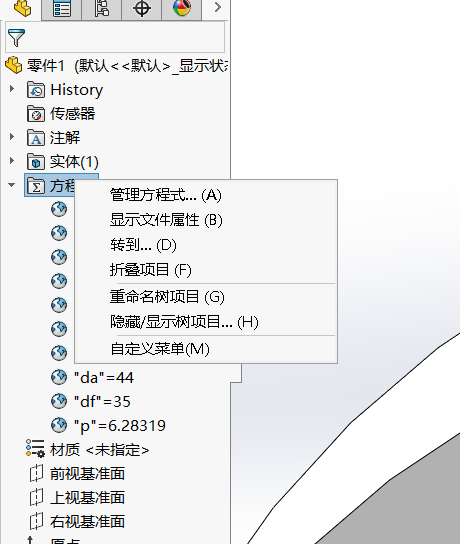

15、右击方程式->管理方程式。

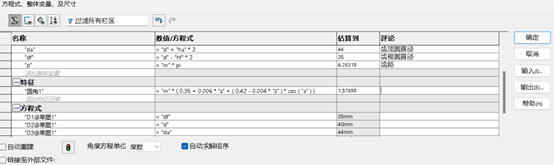

16、在特征中点击刚才的圆角，在数值方程中写入齿轮齿根圆角计算公式，如图所示。

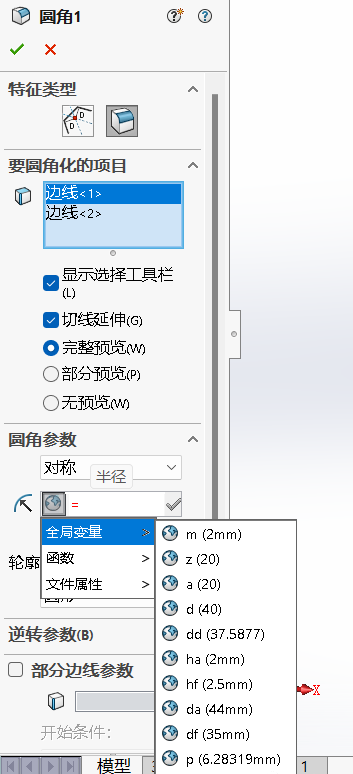

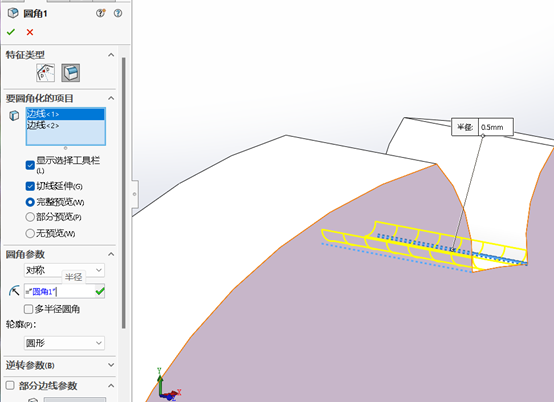

17、右击刚才的圆角，选择编辑特征，在半径中输入：= 后选择全局变量：圆角1。结果如图所示。

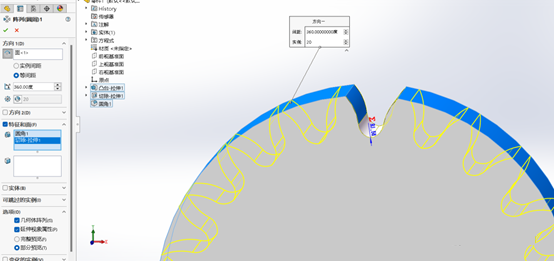

18、圆周阵列，在阵列数中输入 = （等于号）然后选择全局变量，齿数的变量名。

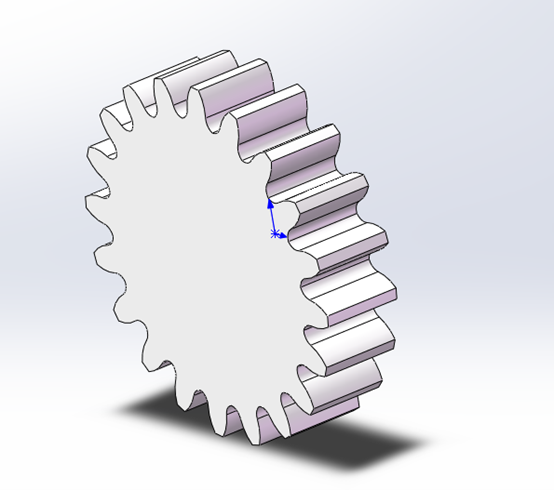

19、此图为首次设置的数值得到的齿轮。
20.修改方程式中的模数为3。齿数为40齿。点击确认。

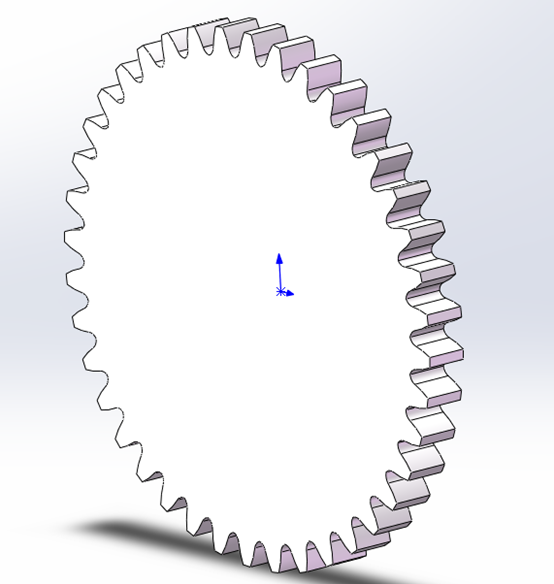

21.SOLIDWORKS将根据齿轮的计算公式生成新的图形。如图所示。
此次齿轮绘制添加了方程式的功能。
